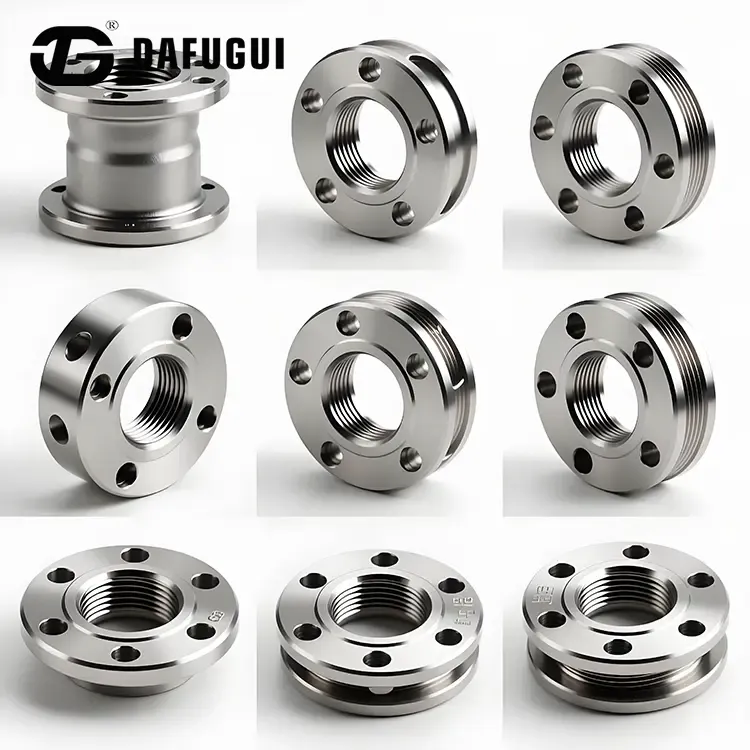

S32760 Super Duplex gängade flänsar för offshore olja och gas

Designad för offshore-plattformsunderhåll, FPSO-fartygsförgreningsrör, och processskids, Dafugui'sS32760 Super Duplex gängade flänsar för offshore olja och gashjälpa operatörer att minska riskerna för heta arbeten i områden med flyktiga kolväten. Varje fläns har precisionsbearbetade interna NPT- eller BSPT-gängor producerade på CNC-svarvcentra, vilket ger en mekanisk anslutning med matchande gängade rörändar. Solid-smidd av UNS S32760-legering, denna produktlinje erbjuder strukturellt motstånd mot cykliska havsvågor och försämring av marin atmosfär.

Offshore Marine Engineering

• Eliminerar krav på heta arbeten på plats:Har precisionsbearbetade invändiga gängor (NPT/BSPT-kompatibel med ASME B1.20.1) som ansluts direkt till matchande rörgängor. Denna design tar bort behovet av svetsning med öppen låga och undviker lokaliserad värmepåverkad zon (HAZ) uppmjukning på offshore-strukturer.

• Uthållighet med hög avkastning och draghållfasthet:S32760 Super Duplex gängade flänsar för offshore olja och gas tillverkade av smidd UNS S32760 (F55) super duplex stål, som uppnår en nominell sträckgräns ≥ 550 MPa – väsentligt högre än konventionellt 316L rostfritt stål. Detta möjliggör optimerad väggtjockleksdesign på viktkänsliga moduler på ovansidan.

• Marint korrosionsskydd:Dessa flänsar är designade med ett ekvivalent nummer för punktfrätningsmotstånd (PREN) som överstiger 42 (PREN = %Cr + 3,3 %Mo + 16 %N + 1,6 %W), och motstår mikrobiologisk korrosion, saltsprayavsättning och sura råoljeströmmar som innehåller löst H₂S och CO₂.

Standarder och materialöverensstämmelse

Zhejiang Dafugui S32760 Flänsar Detaljer

Zhejiang Dafugui S32760 Flänsar PROCESS flöde

Offshore-specifika kvalitetsprotokoll

• Icke-förstörande testning (NDT):100 % ultraljudstestning (UT) och vätskegenomträngningstestning (PT) utförs i enlighet med ASME Sektion V för att verifiera inre smideshållfasthet och ytintegritet.

• Mikrostruktur och fasanalys:Metallografisk utvärdering utförd enligt ASTM E562 för att verifiera en balanserad 40 %–60 % ferrit-austenitmatris, vilket förhindrar bildning av spröd intermetallisk fas.

• Trådprofilkalibrering:Invändiga gängor granskade med kalibrerade GO/NO-GO pluggmätare för att säkerställa tillförlitlig fältgängakoppling.

Fabrikstillverkningsfokus

• Smide och tung bearbetningsanläggning:Dafugui driver en modern anläggning på 5 000 m² belägen 3 km från Wenzhous flygplats och använder smidesutrustning med hög tonnage för att säkerställa tät korninriktning som krävs för marina vibrationsmiljöer.

• Offshore-beläggning och ytfinish:Flänstätningsytor och gängor får skyddande behandlingar för att motstå sjötransport och lagring under förhållanden med hög luftfuktighet.

Marin logistikinformation

• Minsta orderkvantitet (MOQ):1 stycke (Tillmötesgående nödunderhåll och offshore eftermontering av sladd)

• Leveranstid:15–30 dagar för standardlager; 35–45 dagar för anpassade smidda storlekar

• Dokumentationspaket:EN 10204 Typ 3.1 MTC, UT/PT-testrapporter, PMI-certifikat för kemisk analys

• Förpackningsskydd:VCI korrosionsskyddsbarriärförpackning inuti ISPM 15-kompatibla, kraftiga trälådor lämpliga för sjöfrakt

Vanliga frågor

• Varför är S32760 Super Duplex gängade flänsar för offshore olja och gas att föredra för offshore retrofitprojekt?
Offshoreplattformar inför strikta brandsäkerhetskontroller. Gängade flänsar gör det möjligt för fältingenjörer att slutföra rörkopplingar eller nödreparationer utan att utfärda varmarbetestillstånd eller kräva värmebehandling efter svetsning.

• Vilka riktlinjer för vridmoment och montering ska följas vid installationen?
Tekniker bör rengöra gängprofiler och applicera en godkänd anti-kärvpasta eller PTFE-gängblandning för att förhindra att gängan skakar under smink med högt vridmoment.

• Kan Dafugui tillverka klass 1500# RTJ gängade flänsar för undervattens grenrör på ovansidan?
Ja. Vi precisionsbearbetar Ring Type Joint (RTJ) spår direkt på högtrycks S32760 gängade flänsar enligt ASME B16.5 standarder.
