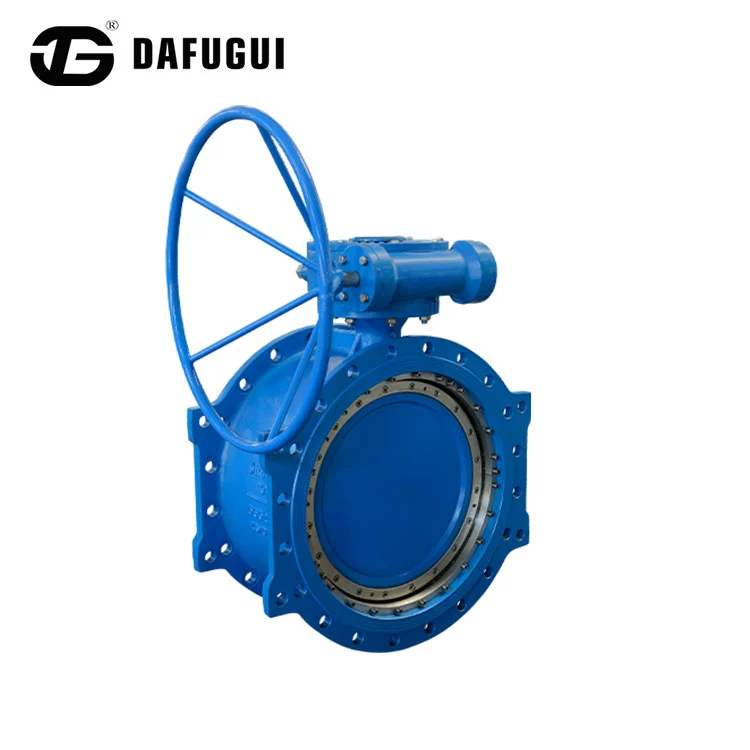

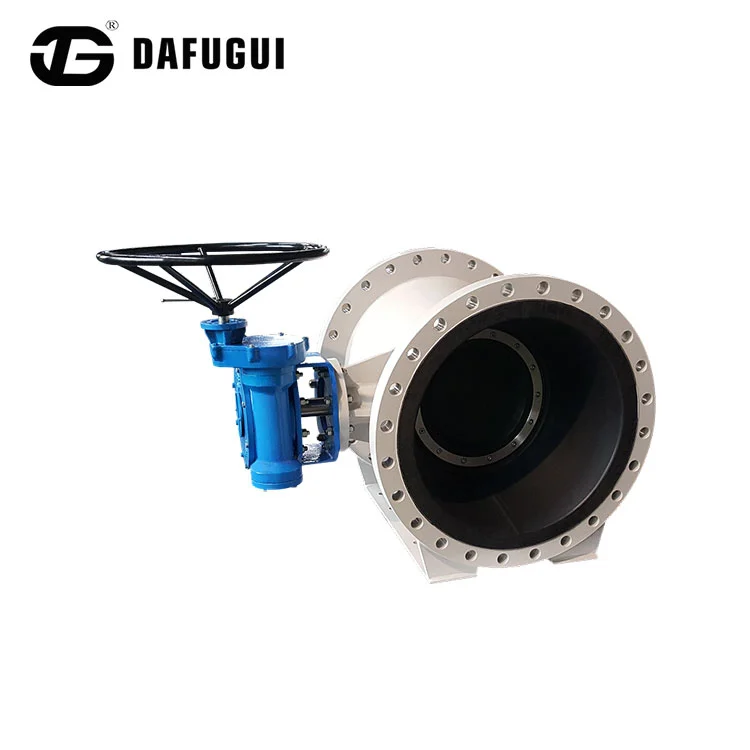

Elastisk sätesspjällventil

Denna Dafugui elastiska sätesspjällventil är av hög kvalitet och hållbar. Den använder en metall-till-metall- eller kompositplåttätningsstruktur och uppnår noll läckage genom en flexibel tätningsring av rostfritt stål. Den kan bibehålla en tät försegling och förbli odeformerad även under höga eller låga temperaturförhållanden.

Produktparametrar

Analys och problem

Den elastiska sätesspjällventilen består av huvudkomponenter som ventilhuset, ventilplattan, ventilskaftet, elastiskt säte och tryckring.

Tryckringens struktur och funktion: Tryckringens sida bildar ett tätningspar med ventilhuset och rörflänsen. Bulthål finns på sidan; bultar används för att dra åt tryckringen, säkra ventilsätet och integrera det med ventilkroppen för att bilda ventilens totala strukturella längd.

På grund av bulthålen på sidan av tryckringen reduceras den effektiva tätningsytans diameter. De flesta användare använder slip-on flänsar, vars nominella innerdiameter är 10-20 mm större. Detta minskar den effektiva tätningsytan. Om ventilen och rörflänsen inte är koncentriska under installationen kommer ventilen att felinrikta sig och trycka mot bulthålen. I detta fall kommer bulthålen att exponeras inuti rörflänsens inre hål, vilket orsakar läckage. Läckaget kännetecknas av att mediet rinner ut från baksidan av tryckringen.

Försiktighetsåtgärder vid acceptans

På grund av strukturella skäl uppstod läckor under testning och godkännande, vilket ledde till att användaren meddelade tillverkaren att de inte uppfyllde kraven. Men efter kommunikation klarade produkterna inspektionen smidigt och fungerade utan problem. Därför tillhandahålls följande försiktighetsåtgärder för att hjälpa användare att bättre förstå och använda elastiska säten.

1. När du testar en elastisk sätesspjällventil, lägg den plant med tryckringens sida uppåt. Placera en tryckplatta på denna plana yta som är ungefär lika stor som flänsens ytterdiameter och ventildiameter. Om man använder en tryckprovningsmaskin ska tryckklorna trycka mot denna tryckplatta för att säkerställa jämn tryckfördelning på tryckringen på ena sidan av ventilhuset.

2. Vid testning med en blindfläns testas i allmänhet elastiska hårdförseglade fjärilsventiler av wafertyp med två flänsar som kläms ihop. För flänsade elastiska sätesspjällventiler, ibland använder användare bara en fläns i botten för att skruva fast i ventilen. I detta fall måste fästbultarna på tryckringen på ventilhuset bära hela mediets tryck.

Ovanstående punkter är vanliga problem som uppstår under installationen. Att förstå vår ventilstruktur underlättar installationen och säkerställer korrekt användning av den elastiska hårdförseglade fjärilsventilen.

Applikationer och funktioner

Den elastiska sätesspjällventilen använder en flexibel tätningsring av rostfritt stål monterad på ventilhuset för att uppnå verkligt nollläckage:

1. Justerbar tätning, läckagefri i 100 000 cykler;

2. Speciell tätningsstruktur, ingen spänningsdeformation under höga och kalla förhållanden, vilket uppnår nollläckage;

3. Tredimensionell excentrisk struktur, öppning av tätningar omedelbart, stängning av tätningar omedelbart vid kontakt;

4. Axial positioneringsanordning, löser problemet med lätt läckage på grund av slitage på axiell tätningsyta; ställdonet kan installeras i vilken riktning som helst;

5. Lämplig för användning i rena rörledningar inom livsmedels-, läkemedels- och kemisk industri, såväl som industriell miljöskydd, vattenrening, höghus och vattenförsörjnings- och dräneringsledningar för öppning, stängning eller reglering av mediaflödet.
