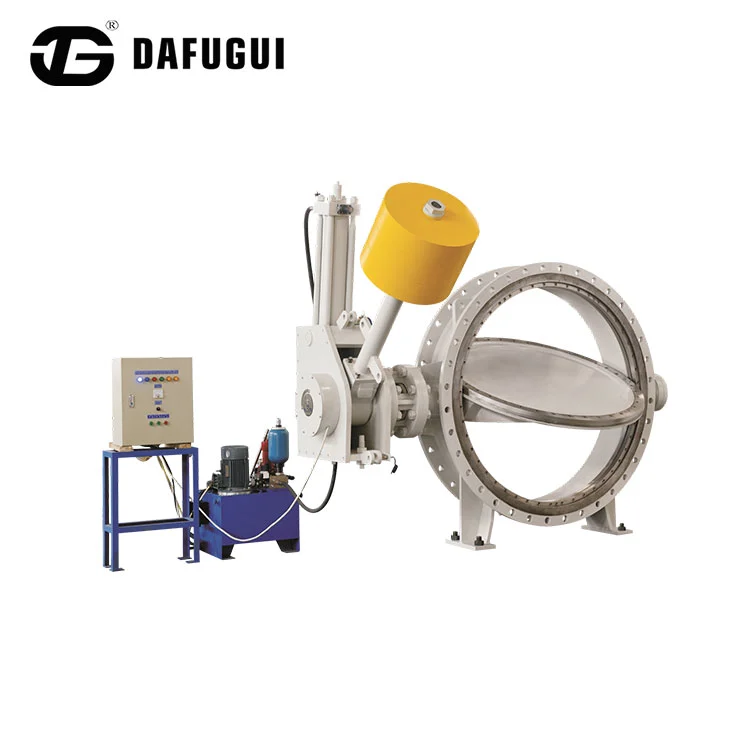

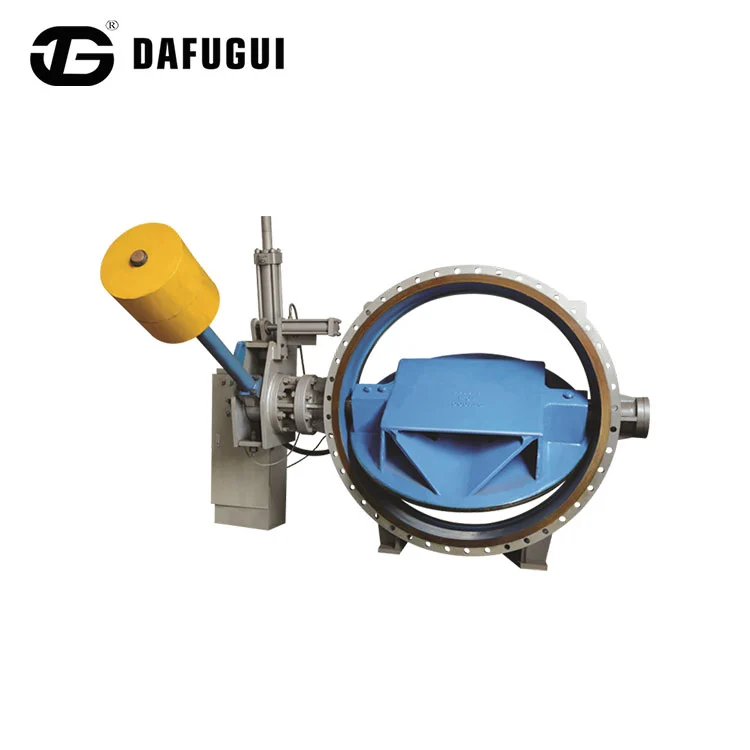

Hydraulisk kontroll Kontrollspjällventil

Dafuguis produkter säljs till många länder och regioner runt om i världen och täcker marknader i Asien, Europa och Amerika. Bland dem använder den hydrauliska kontrollspjällventilen den potentiella energin från en gravitationshammare eller den komprimerade energin från en ackumulator som kraftkälla för ventilstängning. Det är för närvarande en av de mest avancerade pipelinekontrollenheterna hemma och utomlands. När du arbetar arbetar den hydrauliska kontrollspjällventilen tillsammans med rörledningsvärden och, enligt principen för hydraulisk övergångsprocess, uppnår pålitlig rörledningsavstängning genom ett förinställt program för öppning och stängning, vilket effektivt eliminerar vattenslag i rörledningen och spelar en roll för att skydda rörledningssystemets säkerhet.

Produktparametrar

Arbetsprincip

1. Drivmekanism

Motviktens potentiella energi ger kraften att stänga ventilen. Efter att oljepumpen startar driver trycksatt olja kolven i oljecylindern. Kolven och spaken arbetar tillsammans för att lyfta motvikten, vilket gör ventilöppningen komplett.

2. Ventilöppningskontroll

Centrifugalpumpsdrift: Fördröjd ventilöppning efter pumpstart.

Axialflödespumpens drift: Pump och ventil startar synkront, eller så öppnar ventilen delvis först.

Hydraulisk turbindrift: Bypass-ventil förtrycksavlastning, huvudventil öppnar, turbin startar.

3. Tryckhållningssystem

Automatisk tryckhållning vid ventilöppning; ackumulatortryckområde: 20-32MPa. Automatisk oljepumpstryckpåfyllning när trycket sänks till lågtryckströskeln.

4. Ventilstängningskontroll

Motviktens potentiella energi driver stegvis ventilstängning:

Snabbstängningssteg: Stänger av 70 % av vattenflödet.

Långsam stängning: Återstående 30% stänger långsamt. Tvåstegsbuffring eliminerar vattenslag.

5. Nöddrift

Manuell pumpdrift möjliggör ingen strömstart av den hydrauliska kontrollspjällventilen. Att öppna avstängningsventilen tvingar motvikten att stänga den hydrauliska kontrollspjällventilen.

Ändamål

Den hydrauliska kontrollspjällventilen är designad för installation vid pumpens utlopp i vattenmediumrörledningar och fungerar som både avstängningsventil och backventil. Dess stängningstid och hastighet är justerbara för att eliminera eller minska vattenhammareffekter och förhindra tillbakaflöde av arbetsmediet.

Egenskaper och fördelar

1. Den hydrauliska kontrollspjällventilen aktiveras och stängs hydrauliskt av motviktens potentiella energi, vilket ger utmärkt och pålitlig driftprestanda.

2. Installerad nedströms om pumpen, kan den hydrauliska kontrollspjällventilen användas som en grind/spjällventil eller en backventil. Dess flödesmotståndskoefficient är bara 30 % av den för de ovan nämnda ventilerna, vilket sparar avsevärt energi.

3. Motvikten är försedd med en låsanordning. När den hydrauliska kontrollspjällventilen når det specificerade läget ska motviktsarmen låsas med en låsstift för att förhindra att motvikten faller tillbaka och stänger ventilen.

4. Det hydrauliska ställdonet är utrustat med en ackumulator för att lagra trycksatt olja för tryckkompensering vid läckage.
