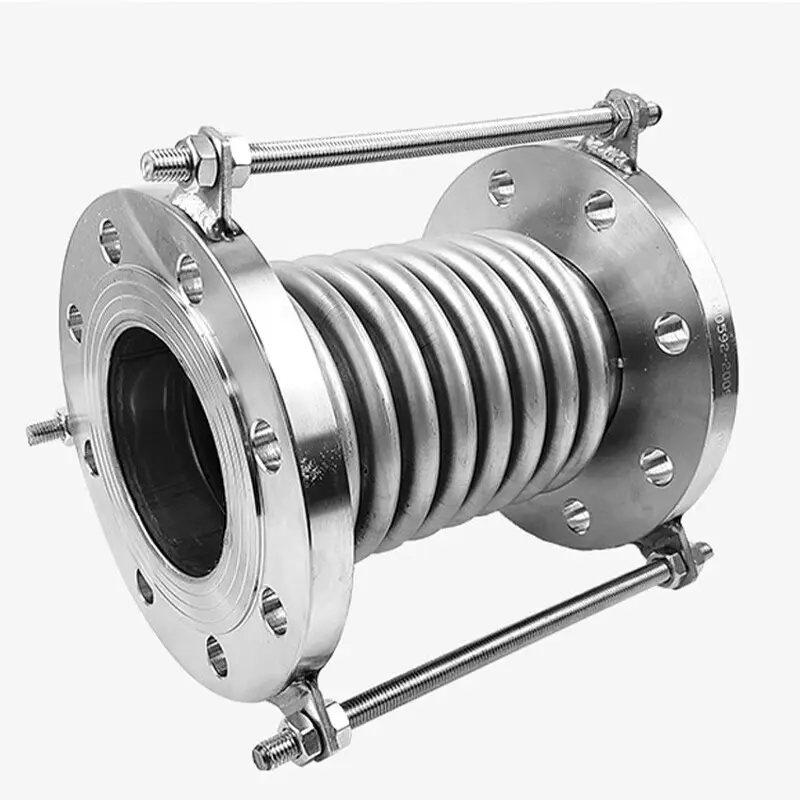

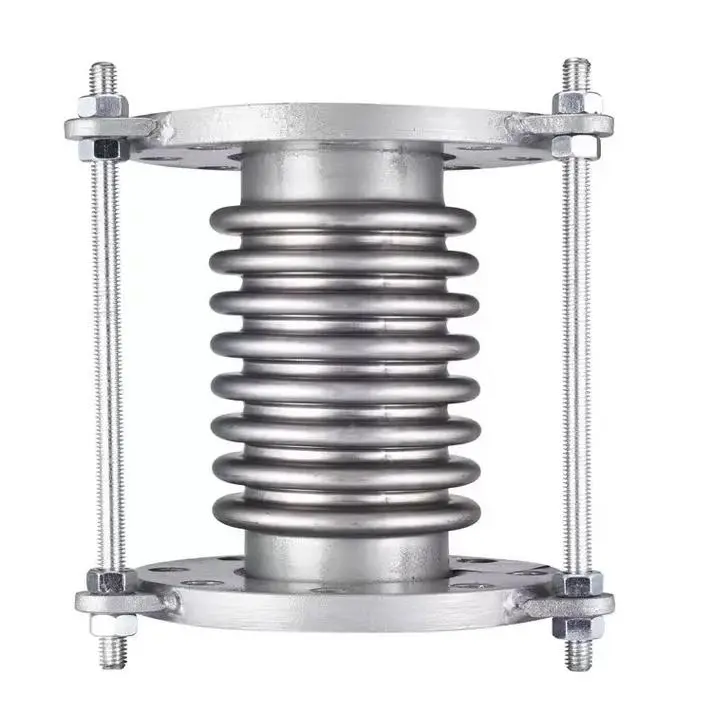

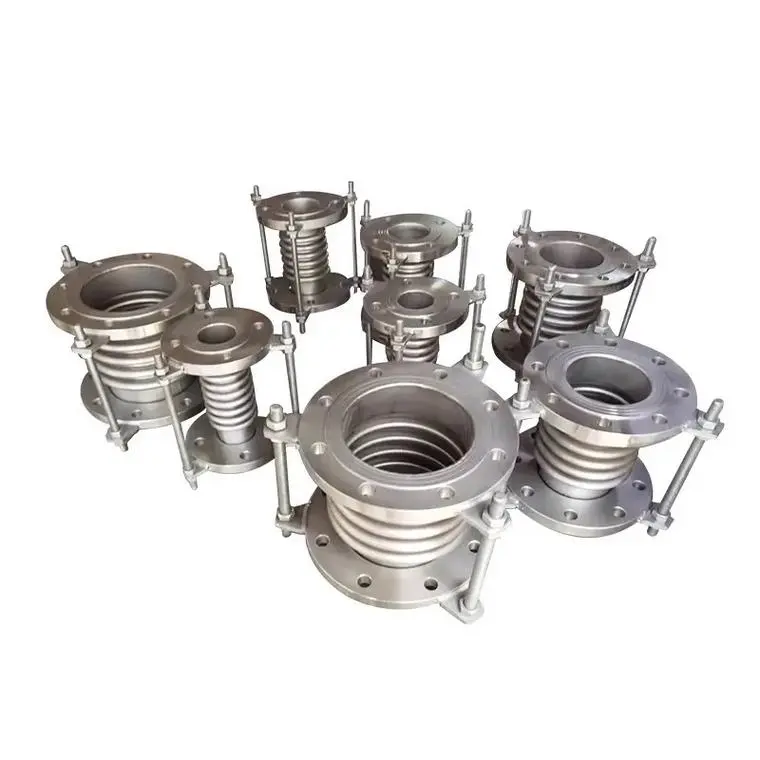

Bälg Expansionsfog

Bälgexpansionsfogen, även känd som expansionsfog, är ett kompensationselement som utnyttjar bälgens elastiska deformation för att kompensera för rörledningens termiska förskjutning, mekanisk deformation och absorbera vibrationer. Den består av bälgar (ett elastiskt element) som den huvudsakliga arbetskroppen, tillsammans med ändrör, konsoler, flänsar, ledningar och andra tillbehör. Anslutningsmetoder inkluderar flänsade och svetsade typer.

Arbetsprincip

Huvudprincipen för bälgexpansionsfogen är att utnyttja bälgens elastiska deformation för att absorbera och kompensera för axiella, vinkel-, laterala och kombinerade förskjutningar orsakade av termisk deformation, mekanisk deformation och olika mekaniska vibrationer i rörledningar.

När rörledningar expanderar eller drar ihop sig på grund av temperaturförändringar, genomgår bälgen deformation genom sin unika korrugerade struktur, vilket omvandlar rörledningsförskjutningsspänningen till elastisk deformationsenergi hos bälgen, vilket minskar rörledningens deformationsspänning och förlänger rörledningens livslängd. Dessutom erbjuder bälgens expansionsfog flera funktioner inklusive tryckmotstånd, tätning, korrosionsbeständighet, temperaturbeständighet, slaghållfasthet, vibrationsdämpning och bullerreducering.

Viktiga fördelar

Huvudtyper

Expansionsfogar för bälgar klassificeras primärt i tre kategorier baserat på kompensationsläge:

Axiell typ:Absorberar i första hand axiell förskjutning

Lateral typ:Absorberar i första hand sidoförskjutning

Vinkeltyp:Absorberar i första hand vinkelförskjutning

Tryckbalanserade typer och olika kombinerade kompensationskonfigurationer finns också tillgängliga. Baserat på material kan de delas in i metall- och icke-metalltyper. Dafugui kan ge motsvarande typrekommendationer baserat på de specifika förskjutningsmönstren och driftsförhållandena för ditt rörledningssystem.

Installationsguide

1. Inspektion före installation:Kontrollera modell, specifikationer och rörledningskonfiguration för att säkerställa överensstämmelse med designkrav
2. Riktningsbekräftelse:För kompensatorer med invändiga hylsor, se till att hylsens riktning är i linje med medelflödesriktningen
3. Ingen påtvingad justering:Använd inte kompensatordeformation för att justera rörledningsinstallationsavvikelser, eftersom detta påverkar normal funktion och livslängd
4. Skyddsbälg:Förhindra att svetsstänk kommer i kontakt med bälgens yta och undvik mekanisk skada under installationen
5. Ta bort positioneringsenheter:Ta bort hjälppositioneringsanordningar som används för transport efter att installationen av rörledningen är klar
6. Hydrostatisk testning:Förstärk fasta rörstöd vid rörledningsändarna där kompensatorer installeras under hydrostatisk testning
7. Rörliga delar:Alla rörliga komponenter får inte begränsas av yttre strukturer

FAQ

F1: Vad är skillnaden mellan bälgexpansionsfogar och hylsexpansionsfogar? Hur väljer man?

S: Bälgexpansionsfogar absorberar förskjutning genom elastisk deformation av bälgen, vilket erbjuder stor kompensationskapacitet, bra tätning och lämplighet för förskjutning i flera riktningar. Hylsexpansionsfogar absorberar axiell förskjutning genom hylsglidning, med enklare struktur men som kräver regelbundet underhåll. Expansionsfogar för bälgar används mer allmänt under allmänna förhållanden. Urval bör baseras på förskjutningstyp, arbetstryck och temperatur; Dafuguis tekniska team kan hjälpa till med dimensionering.

F2: Hur väljer man bälgmaterial för expansionsfogar?

S: Vanliga material inkluderar rostfritt stål 304, 316L, 321, etc. 304 är lämplig för allmänna förhållanden; 316L ger bättre korrosionsbeständighet för kemiska och marina miljöer; 321 ger bättre motstånd mot hög temperatur för ångledningar. Dafugui kan rekommendera lämpliga material baserat på din mediumtyp och temperaturförhållanden.

F3: Kräver bälgens expansionsfog regelbundet underhåll? Vad bör kontrolleras?

A: Ja. Regelbunden inspektion rekommenderas: kontrollera bälgens yta för sprickor, korrosion eller mekaniska skador; kontrollera flänsanslutningsbultar för löshet; kontrollera begränsningsanordningarna för korrekt positionering. Om betydande skada eller deformation hittas på bälgen, byt ut den omedelbart för att undvika olyckor i rörledningen.

F4: Stöder Dafugui anpassning av bälgexpansionsfogar?

A: Ja. Vi erbjuder icke-standardiserade anpassningstjänster, inklusive icke-standardiserade diametrar, specialmaterial (t.ex. nickelbaserade legeringar), speciella arbetstryck och temperaturkrav. Ange dina driftsparametrar så kommer vårt tekniska team att utveckla en skräddarsydd lösning.
