Enkel sfärisk gummiexpansionsfog

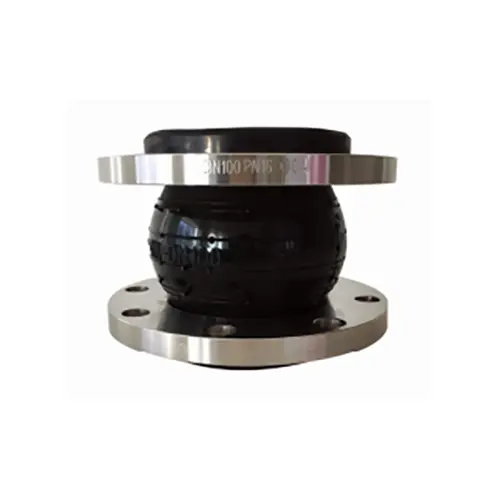

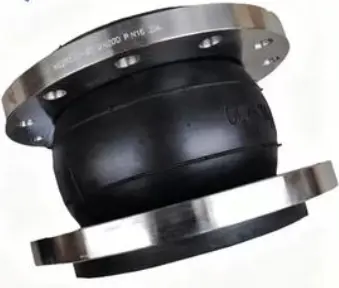

Single Sphere Rubber Expansion Joint (även känd som flexibel enkelsfärisk gummifog eller vibrationsisolator) är en mycket elastisk rörlednings flexibel anslutning. Produkten består av en gummisfärkropp (inre gummilager, förstärkning av nylonkordtyg, yttre gummilager) kombinerat med lösa metallflänsar, gjutna genom vulkanisering med hög temperatur och högt tryck. Produkterna följer strikt GB/T 26121-standarderna, med flera kvalitetsinspektioner från råmaterial till färdiga produkter, med hög intern densitet och betydande elastisk deformation. Sfärmaterial inkluderar NR, NBR, EPDM, CR, FKM, etc., som ger motståndskraft mot värme, syror, alkalier, korrosion och olja. Flänsmaterial inkluderar kolstål Q235 eller rostfritt stål 304/316L.

Två kärnfunktioner: Förskjutningskompensation + vibrationsdämpning

Den enkla sfäriska gummiexpansionsleden har två huvudfunktioner under drift:

Först förträngningsersättning. När rörledningar upplever termisk expansion/sammandragning på grund av temperaturförändringar eller förskjutning på grund av utrustningsvibrationer, genomgår gummisfären elastisk deformation genom sin unika krökta struktur, vilket omvandlar rörledningens förskjutningsspänning till elastisk deformationsenergi, absorberar effektivt axiella, laterala och vinkelförskjutningar och minskar rörledningsspänningen.

För det andra, vibrationsdämpning och brusreducering. Gummi, som en dålig ledare, blockerar effektivt vibrationer och bulleröverföring i rörledningar, skyddar pumpar, ventiler och annan utrustning från vibrationsskador samtidigt som det minskar strukturburet buller.

Ansökningar

Används i stor utsträckning inom vattenförsörjning och dränering, cirkulerande vatten, HVAC, brandskydd, papperstillverkning, läkemedel, kemi, marin, kraft och andra rörledningssystem. Särskilt lämplig för:

• Pumpsug/utloppsanslutningar --- absorberar pumpvibrationer för att skydda nedströmsutrustning
• Rörledningsböjar --- kompenserar för installationsavvikelser och termisk förskjutning
• Brandskyddssystem --- kopplar brandpumpar till rörledningar, absorberar tryckfluktuationer
• Kyla cirkulerande vattensystem --- värmekraftverk matarvatten och kylcirkulation
• Rörledningar med frekventa temperaturväxlingar --- absorberar effektivt upprepade termiska förskjutningar

Lämpliga medier inkluderar: luft, tryckluft, vatten, havsvatten, varmvatten, olja, svaga syror, svaga alkalier, etc.

Materialvalsguide

FAQ

F1: Vad är skillnaden mellan enkel sfär och dubbel sfär? Hur väljer man?

S: Enkel sfär har enklare struktur, mindre storlek och lägre kostnad, lämplig för allmän förskjutningskompensation och vibrationsdämpning. Dubbel sfär erbjuder större kompensation och bättre dämpning, lämplig för stora förskjutningar eller kraftiga vibrationer. En sfär är tillräcklig för allmänna förhållanden; Dafugui kan hjälpa till med urval.

F2: Hur väljer man gummimaterial baserat på medium?

A: Vatten/luft → NR; Olja → NBR; Syror/alkalier/utomhus → EPDM; Hög temperatur/frätande → FKM. Dafugui kan ge professionella rekommendationer baserat på dina driftsförhållanden.

F3: Hur länge håller produkten? När ska man byta ut?

S: 3-5 år under normala förhållanden. Byt ut om sprickor, åldrande, utbuktning eller kontinuerligt läckage hittas på sfärytan. Dafugui tillhandahåller äkta reservdelar.
