Hur skyddar en bälgexpansionsfog rörledningssystem från termisk expansion, vibrationer och mekanisk påfrestning?

Rörledningar i petrokemiska, kraft- och metallurgianläggningar möter ständigt termisk expansion, sammandragning, vibrationer och mekanisk deformation. Utan korrekt kompensation kan dessa krafter orsaka läckor, utmattningssprickor och för tidigt utrustningsfel. DeBälg ExpansionsfogfrånDafuguiabsorberar axiella, laterala, vinklade och kombinerade förskjutningar genom den elastiska deformationen av bälgar av rostfritt stål. Med ett temperaturområde från -235°C till +450°C och tryckmotstånd upp till 32MPa, ger denna komponent pålitlig prestanda i de mest krävande industriella miljöerna. Den här artikeln undersöker dess arbetsprincip, viktiga fördelar, huvudtyper, installationsvägledning och tillverkarens support som gör Dafugui till en pålitlig leverantör.

Expansionsfogarnas roll i industriell rörledningssäkerhet

Varje industriellt rörledningssystem genomgår dimensionsförändringar på grund av temperaturfluktuationer, utrustningsvibrationer och strukturell sättning. Om dessa rörelser inte tillgodoses kan den resulterande spänningen överföras till ankare, munstycken och ansluten utrustning, vilket leder till för tidigt fel. En bälgdistansfog fungerar som ett flexibelt element som absorberar dessa rörelser, skyddar hela systemet och förlänger dess livslängd.

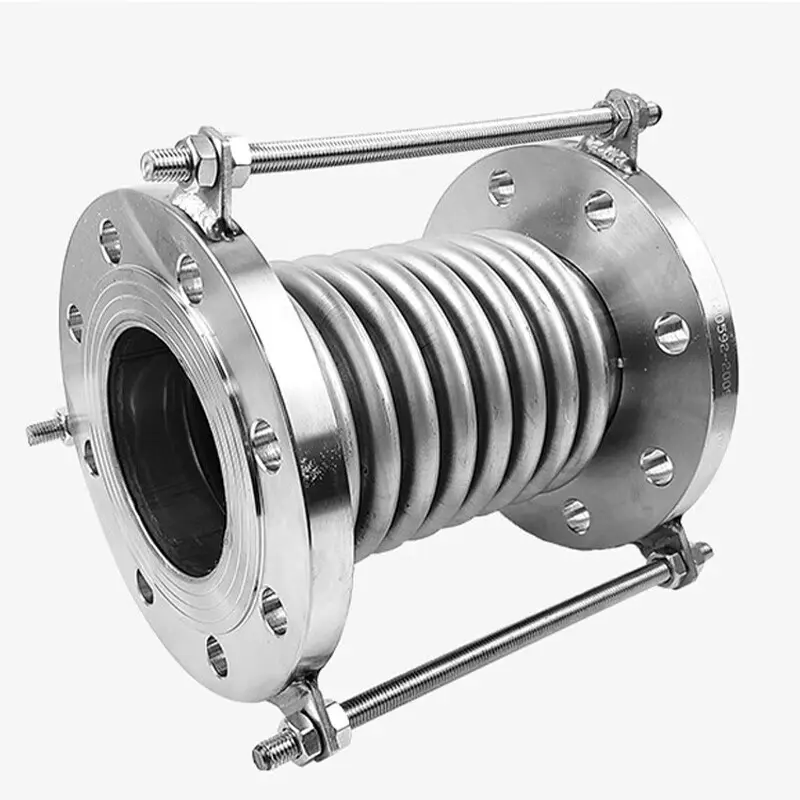

Dafugui, baserat i Wenzhou, Zhejiang, tillverkarExpansionsfogar för bälgsom kombinerar en korrugerad bälg av rostfritt stål med ändrör, flänsar och andra tillbehör. Den elastiska deformationen av bälgen omvandlar rörledningens förskjutningsspänning till kontrollerad rörelse, vilket minskar belastningen på fasta stöd och förhindrar läckage vid kritiska anslutningar. Detta gör expansionsfogen till en viktig komponent i raffinaderier, kraftverk, kemiska bearbetningsanläggningar och metallurgisk verksamhet.

Arbetsprincip och funktionell design

Huvudprincipen för bälgens expansionsfog är enkel men ändå mycket effektiv. När en rörledning expanderar eller drar ihop sig på grund av temperaturförändringar, komprimeras eller sträcker sig den korrugerade bälgen i enlighet därmed och absorberar förskjutningen utan att överföra spänningar till den omgivande strukturen. Samma mekanism absorberar sido- och vinkelrörelser orsakade av mekaniska vibrationer eller installationsfel.

Själva bälgen är det primära arbetselementet, tillverkat av rostfritt stål för korrosionsbeständighet och hållbarhet. Ändrör och flänsar ger anslutningspunkterna, medan invändiga hylsor styr flödet och skyddar bälgen från direkt exponering för mediet. Anslutningsmetoder inkluderar flänsade och svetsade typer, vilket gör att fogen kan integreras i ett brett utbud av rörledningskonfigurationer.

Utöver förskjutningskompensation ger bälgens expansionsfog även tryckmotstånd, tätning, temperaturbeständighet, slaghållfasthet, vibrationsdämpning och bullerreducering, vilket gör den till en multifunktionell komponent i moderna rörsystem.

Viktiga fördelar

Följande tabell sammanfattar de främsta fördelarna medBälg ExpansionsfogfrånDafugui.

Huvudtyper och urvalsvägledning

Expansionsfogar för bälgar klassificeras främst efter kompensationsläge. Att förstå dessa typer hjälper ingenjörer att välja rätt komponent för varje applikation:

• Axial typ– Absorberar i första hand axiell förskjutning längs rörledningens axel, som vanligtvis används i raka sträckor som utsätts för termisk tillväxt.

• Lateral typ– Absorberar i första hand sidoförskjutning vinkelrätt mot rörledningens axel, lämplig för förskjutna rörarrangemang.

• Vinkeltyp– Absorberar i första hand vinkelförskjutning, används ofta i par för att anpassa riktningsändringar.

• Tryckbalanserade typer– Designad för att minimera reaktionskrafterna som genereras av inre tryck, vilket minskar belastningen på ankare och stöd.

• Kombinerade konfigurationer– Specialkonstruerad för att hantera flera förskjutningslägen samtidigt.

Baserat på material delas expansionsfogar in i metall- och icke-metalltyper.Dafuguiger typrekommendationer baserade på specifika förskjutningsmönster, driftstryck, temperatur och medium för varje rörledningssystem.

Installation bästa praxis

Korrekt installation är avgörande för att säkerställa att expansionsfogen fungerar som den är designad och uppnår sin förväntade livslängd. Följande riktlinjer bör följas:

• Inspektion före installation– Verifiera modellen, specifikationerna och pipelinekonfigurationen för att bekräfta överensstämmelse med designkraven.

• Riktningsbekräftelse– För kompensatorer med invändiga hylsor, se till att hylsens riktning är i linje med medelflödesriktningen.

• Ingen påtvingad justering– Använd inte kompensatorns deformation för att korrigera rörledningsinstallationsavvikelser, eftersom detta påverkar funktion och livslängd.

• Skydda bälgen– Förhindra att svetsstänk kommer i kontakt med bälgens yta och undvik mekanisk skada under installationen.

• Ta bort positioneringsanordningar– Ta bort hjälppositioneringsanordningar som används för transport efter att rörledningsinstallationen är klar.

• Hydrostatisk testning– Förstärk fasta rörstöd vid rörledningsändar där kompensatorer installeras under tryckprovning.

• Fri rörlighet– Se till att alla rörliga komponenter inte begränsas av yttre strukturer.

Materialval och anpassning

Valet av bälgmaterial beror på medium, temperatur och korrosionsförhållanden. Vanliga alternativ inkluderar:

• Rostfritt stål 304– Lämplig för allmänna förhållanden med måttlig korrosionsbeständighet.

• Rostfritt stål 316L– Ger bättre korrosionsbeständighet för kemiska och marina miljöer.

• Rostfritt stål 321– Ger förbättrat motstånd mot hög temperatur för ångledningar.

DafuguiErbjuder även icke-standardiserade anpassningar, inklusive specialdiametrar, nickelbaserade legeringar och specifika tryck- och temperaturkrav. Kunderna kan tillhandahålla driftsparametrar och det tekniska teamet kommer att utveckla en skräddarsydd lösning. Denna flexibilitet säkerställer att expansionsfogen matchar de exakta kraven för varje installation, oavsett om det gäller olja och gas, kemisk bearbetning, vattenhantering eller tung industriell infrastruktur.

Vanliga frågor

F1: Vad är skillnaden mellan bälgexpansionsfogar och hylsexpansionsfogar?

S: Bälgexpansionsfogar absorberar förskjutning genom elastisk deformation av bälgen, vilket erbjuder stor kompensationskapacitet, bra tätning och lämplighet för förskjutning i flera riktningar. Hylsexpansionsfogar absorberar axiell förskjutning genom hylsglidning, med en enklare struktur men som kräver regelbundet underhåll. Bälgtyper används mer allmänt under allmänna förhållanden.

F2: Hur väljer jag rätt bälgmaterial för min applikation?

S: Valet beror på medium och temperatur. SS304 passar allmänna villkor; SS316L erbjuder bättre korrosionsbeständighet för kemiska och marina miljöer; SS321 ger förbättrad prestanda vid hög temperatur för ångledningar. Dafugui kan rekommendera lämplig kvalitet baserat på dina driftsparametrar.

F3: Kräver bälgens expansionsfog regelbundet underhåll?

A: Ja. Regelbunden inspektion rekommenderas för att kontrollera bälgens yta för sprickor, korrosion eller mekaniska skador; för att kontrollera att flänsbultar är åtdragna; och för att bekräfta att begränsningsanordningarna är korrekt placerade. Om betydande deformation eller skada upptäcks, bör enheten bytas ut omedelbart.

F4: Stöder Dafugui anpassade expansionsfogar?

A: Ja. Icke-standard anpassning är tillgänglig, inklusive icke-standardiserade diametrar, specialmaterial och specifika tryck- och temperaturkrav. Ange driftsparametrar för en skräddarsydd lösning.

F5: Vilka är standardledtiderna och betalningsvillkoren?

S: Standardledtid är 15 till 30 dagar för standardartiklar och 35 till 45 dagar för anpassad produktion. Betalningsvillkoren inkluderar T/T och L/C på sikt, med handelsvillkor för EXW, FOB och CIF (Incoterms 2020).

F6: Finns gratisprover tillgängliga?

S: Ja, gratis standardprover erbjuds för standardstorlekar och vanliga material som SS304 och SS316/316L. Provavgifter tillkommer för stora storlekar eller speciallegeringar. Standardreservdelar tillhandahålls baserat på kundens krav.

Slutsats

DeBälg Expansionsfog frånDafugui ger tillförlitlig kompensation för termisk expansion, vibrationer och mekanisk deformation i krävande rörledningssystem. Med förskjutningsabsorption i flera riktningar, ett brett temperaturområde, högtryckskapacitet och flexibla anslutningsmöjligheter, skyddar den utrustning och förlänger livslängden för petrokemiska, kraft- och metallurgitillämpningar. Med över 15 års tillverkningserfarenhet, anpassningsmöjligheter och omfattande kvalitetsdokumentation tillhandahåller Dafugui en pålitlig lösning för ingenjörer och inköpsteam. För att diskutera dina pipelinekrav eller begära en teknisk rekommendation,kontakta Dafugui-teamet idag– vi är redo att stödja ditt projekt från urval till leverans.
