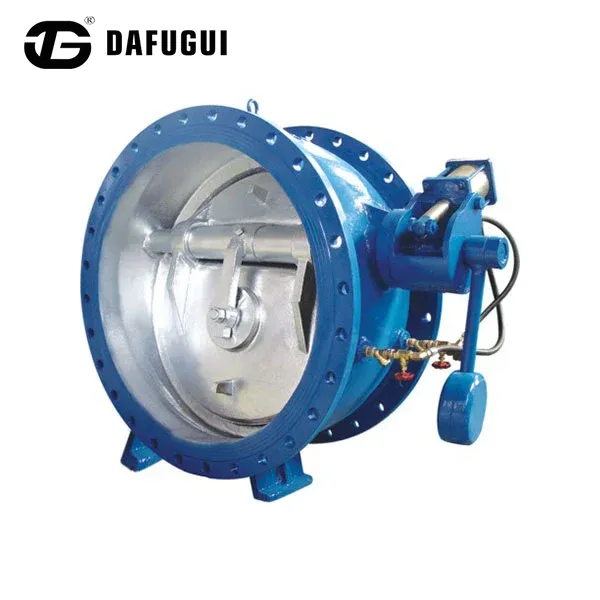

Butterfly Buffer Backventil med hydraulisk dämpningscylinder

Fjärilsbuffertbackventilen med hydraulisk dämpningscylinder levereras direkt av den kinesiska tillverkaren Dafugui och ger tillförlitlig kontroll av återflödet för tunga kommunala och industriella rörledningar. Den fungerar sömlöst i storlekarna DN50–DN1400 och använder hydraulisk buffring i två steg för att hantera tryckstötar utan att kompromissa med systemets effektivitet.

Ventilen är tillverkad med val av segjärn, gjutstål eller rostfritt stål och är lämplig för vattenöverföringsledningar, avloppssystem, kylvattencirkulationsnät och industriella vätskeapplikationer. Dafugui tillhandahåller skräddarsydd hydraulisk justering baserat på rörledningstryck, pumpegenskaper och driftskrav.

Funktionsprincip för hydraulisk buffertkontroll

Tvåstegs stängningsdesign

När fjärilsbuffertbackventilen med hydraulisk dämpningscylinder stannar eller flödesriktningen ändras, börjar ventilskivan stängas automatiskt under omvänd flödeskraft.

Under det första steget genomförs cirka 70–80 % av skivans rörelse snabbt för att förhindra överdrivet omvänt flöde.

Under det andra steget styr den externa hydrauliska dämpningscylindern den slutliga stängningsrörelsen, vilket gör att skivan gradvis kan närma sig ventilsätet.

Hydraulcylinderdämpningsmekanism

Hydraulcylindern arbetar genom kontrollerad oljedeplacement. När ventilaxeln roterar mot stängningsläget, tvingar kolvrörelsen hydraulolja genom en justerbar strypkanal.

Detta skapar justerbart motstånd, saktar ner den slutliga stängningshastigheten och hjälper till att minska tryckfluktuationer inuti rörledningssystemet.

Vattenhammarreducerande prestanda

Genom att kontrollera den slutliga stängningsfasen hjälper den hydrauliska dämpningsmekanismen till att minimera plötsliga flödesavbrott och minskar risken för skadliga tryckstötar i långväga rörledningar.

Designstandarder och efterlevnad

Nyckelfunktioner

Justerbar hydraulisk stängningskontroll

Den sidomonterade hydraulcylindern tillåter ingenjörer att justera stängningshastigheten enligt rörledningens längd, pumpavstängningsegenskaper och driftstryck.

Detta gör ventilen lämplig för olika vattenförsörjningsnät och industriella vätskesystem som kräver skräddarsydd stängningsprestanda.

Återflödesskydd utan slam

Den kontrollerade stängningsmekanismen minskar plötslig skivstöt mot ventilsätet, vilket bidrar till att förlänga livslängden och bibehålla en stabil drift av rörledningen.

Kraftig fjärilsventilstruktur

Butterfly-skivans design ger kompakta dimensioner, lägre krav på installationsutrymme och tillförlitlig drift i rörledningssystem med stor diameter.

Flera materialalternativ

Dafugui levererar olika kropps- och interna komponentmaterial beroende på applikationsförhållanden:

• Segjärn GGG40/GGG50 för allmänna vattentillämpningar
• Cast Steel WCB för industrisystem med högre tryck
• Rostfritt stål CF8/CF8M för korrosiva mediamiljöer

Kvalitetskontroll och testning

Varje DafuguiButterfly Buffer Back Valvegenomgår inspektionsprocedurer före leverans:

Hydrostatiskt skaltest

Ventilkroppar testas under hydrauliskt tryck enligt API 598 krav för att verifiera strukturell styrka och tryckmotstånd.

Sätesläckagetest

Dubbelriktade tätningstester utförs för att bekräfta ventiltäthet och förhindra oönskat återflöde.

Dimensionell inspektion

Kritiska komponenter inklusive ventilaxlar, skivtätningsytor och flänsdimensioner inspekteras med hjälp av precisionsmätutrustning.

Beläggningsinspektion

Invändig och extern epoxibeläggnings tjocklek mäts för att säkerställa korrosionsskyddsprestanda.

Industriella applikationer

Kommunala vattenförsörjningssystem

Ventilen, installerad efter pumpstationer och längs transmissionsrörledningar, hjälper till att kontrollera omvänt flöde och minska tryckfluktuationer under pumpavstängning.

Avloppsrening och överföringsledningar

Lämplig för avloppsvattensystem där tillförlitligt återflödesskydd och korrosionsbeständigt skydd krävs.

Kraftverks kylvattensystem

Används i kylvattencirkulationsrörledningar för att skydda pumpar och bibehålla en stabil flödesriktning.

Industriella processrörledningar

Tillämplig för industrivatten, behandlat avloppsvatten och andra icke-aggressiva vätskesystem som kräver kontrollerad ventilstängning.

Dafugui Manufacturing Fördelar

Precisionsbearbetningsförmåga

Dafugui använder CNC-bearbetningsutrustning för att bearbeta ventilkroppar, axlar, skivor och tätningskomponenter, vilket bibehåller dimensionell noggrannhet och monteringskonsistens.

Anpassad hydraulisk justering

Hydraulcylinderns parametrar kan konfigureras enligt:

• Rörledningslängd
• Pumpkapacitet
• Statiskt tryck
• Flödeshastighet
• Erforderlig stängningstid

Integrerad tillverkning och kvalitetskontroll

Ventilgjutning, bearbetning, monteringsinspektion, tryckprovning och beläggningsinspektion kontrolleras genom en integrerad tillverkningsprocess.

Tekniska specifikationer

Vanliga frågor

Hur förbättrar en hydraulisk dämpningscylinder en backventil?

En fjärilsbuffertbackventil med hydraulisk dämpningscylinder styr den slutliga stängningshastigheten för ventilskivan. Jämfört med konventionella mekaniska stängningsmetoder ger den justerbart motstånd under det sista slaget, vilket hjälper till att minska plötsliga tryckförändringar orsakade av snabb ventilstängning.

Kan den hydrauliska stängningshastigheten justeras efter installationen?

Ja. Hydraulsystemet kan utrustas med justerbara strypningskomponenter, vilket gör att underhållspersonal kan ändra stängningsegenskaperna i enlighet med faktiska driftsförhållanden för rörledningen.

Vilka material finns tillgängliga för korrosiva applikationer?

Dafugui erbjuder rostfria CF8/CF8M-komponenter och korrosionsbeständiga beläggningsalternativ för applikationer som involverar avloppsvatten, industriella vätskor eller miljöer som kräver förbättrat korrosionsskydd.

Vilka inspektionsdokument finns tillgängliga för exportorder?

Dafugui kan tillhandahålla inspektionsprotokoll, trycktestrapporter, materialdokumentation och tredjepartsinspektionsstöd enligt kundens projektkrav.
