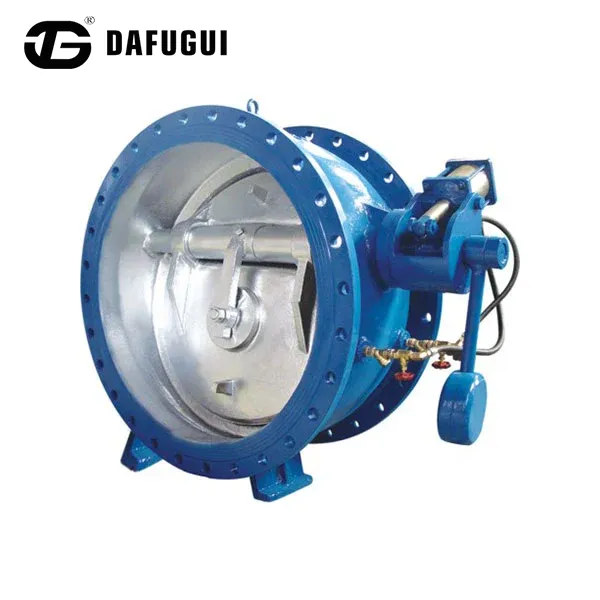

Motviktsfjärilsbuffertbackventil med långsam stängningsmekanism

Dafugui motviktsfjärilsbuffertbackventil med långsam stängningsmekanism kombinerar gravitationsassisterad stängningskraft med hydraulisk buffertteknik för att uppnå en stabil stängning utan smäll utan extern strömförsörjning.

När pumpdriften avbryts oväntat genererar motvikten initialt stängningsmoment för att driva ventilskivan mot stängt läge. Under det sista stängningssteget kontrollerar den hydrauliska dämpningsanordningen skivans rörelsehastighet, vilket minskar plötsliga flödesavbrott och hjälper till att minimera effekterna av vattenhammare.

Tillverkad i Dafuguis ventilproduktionsanläggning, stöder ventilen segjärn, gjutstål och materialkonfigurationer av rostfritt stål för olika rörledningsmedia och driftsförhållanden.

Arbetsprincip & Långsam stängning

Gravitationsassisterad motviktsstängning

En extern motviktsarm är installerad på ventilaxeln för att ge kontinuerligt stängningsmoment genom gravitationskraft. Till skillnad från elektriskt styrda ställdon, fungerar motviktsfjärilsbuffertbackventilen med långsam stängningsmekanism automatiskt under strömavbrott eller nödpumpavstängning.

Motviktsläget kan justeras längs hävarmen för att modifiera stängningsegenskaperna enligt rörledningstryck, flödeshastighet och installationskrav.

Hydraulisk dämpning för kontrollerad stängning

Under det initiala stängningssteget rör sig ventilskivan snabbt under omvänd flödeskraft och motviktsverkan.

När skivan närmar sig sittpositionen styr den hydrauliska dämpningscylindern den slutliga stängningshastigheten genom att reglera oljeflödet genom det interna strypsystemet.

Denna stängningsprocess i två steg hjälper:

Minska ventilskivans slag mot sätet

Minimera tryckfluktuationer

Förbättra tätningskomponentens livslängd

Minska vibrationer i stora rörledningssystem

Dafugui Brand Advantage: Konkurrensfördelar över Peers

• Industriell klustersynergi:Beläget i Longwan District, Wenzhou—Kinas Valve City—och bara 3 km från Wenzhou Airport, drar Dafugui nytta av en oöverträffad lokal försörjningskedja och effektiva internationella sjöfartsrutter.

• Integrerad 5 000 m² tillverkningsanläggning:Bearbetning av husgjutning, CNC-bearbetning, automatiserad svetsning och tryckprovning under ett tak gör att vi kan eliminera mellanhänder och leverera konkurrenskraftiga fabriksdirekta priser.

• Avancerad maskininvestering:Genom att använda storskaliga formbearbetningscenter, CNC-svarvar med hög precision och automatiserade svetslinjer, upprätthåller Dafugui högre produktionsprecision och kortare ledtider än regionala monteringsverkstäder.

Tekniska specifikationer

Kvalitetsinspektion och testning

Varje Dafugui motviktsfjärilsbuffertbackventil med långsam stängningsmekanism genomgår inspektionsprocedurer före leverans:

Hydrostatiskt trycktest

Ventilkroppar testas under hydrostatiskt tryck enligt tillämpliga standarder för att verifiera tryckmotstånd och strukturell integritet.

Sätesläckagetest

Tätningsprestandan kontrolleras under nominella tryckförhållanden för att bekräfta tillförlitlig avstängningsprestanda.

Hydraulisk dämpningsprestandatest

Stängningsslag och dämpningsegenskaper inspekteras för att säkerställa smidig funktion av den långsamma stängningsmekanismen.

Dimensionell inspektion

Kritiska komponenter inklusive:

Ventilaxel

Skivans läge

Flänsmått

Motviktskoppling

mäts före slutmontering.

Vanliga frågor

Vad händer om ett strömavbrott stoppar huvudpumparna oväntat?

Motviktsmekanismen faller automatiskt under tyngdkraften när framåtflödet stannar, vilket initierar omedelbar stängning utan att kräva extern elektricitet eller manuellt ingripande.

Kan motviktsfjärilsbuffertbackventilen med långsam stängningsmekanism användas i obehandlade råvattenledningar?

Ja, när den är utrustad med en epoxibelagd kropp av segjärn och skaft i rostfritt stål, hanterar den obehandlat flodvatten och dagvatten som innehåller milda suspenderade ämnen utan att klibba.

Hur står Dafuguis priser i jämförelse med europeiska ventilleverantörer?

Genom att utnyttja Wenzhous mogna industriella ekosystem och integrerade fabriksverksamhet, levererar Dafugui CE- och API-kompatibla ventilpaket till avsevärt reducerade ledtider och kostnadspunkter för inköp.
