Kraftig stötdämpande backventil för fjärilskudde
  • Kraftig stötdämpande backventil för fjärilskuddeKraftig stötdämpande backventil för fjärilskudde

Kraftig stötdämpande backventil för fjärilskudde

Hållbar utrustning för kraftig stötdämpande fjärilskudde för backventil, levererad av den kinesiska tillverkaren Dafugui, kontrollerar allvarliga vätskechock i industriella nätverk. Denna fabriksstyrda ventil är byggd med ett förstärkt kuddsäte och säkrar högtryckspumpledningar.
    Industriell backventillösning

    Kraftig stötdämpande backventil för fjärilskudde för industriella rörledningssystem

    Dafugui Heavy Duty stötdämpande fjärilsbackventil är konstruerad för krävande vätskekontrollmiljöer där frekventa tryckvariationer och hög flödeshastighet kräver förbättrat mekaniskt skydd.

    Jämfört med konventionella backventiler inkluderar denna design en förstärkt ventilkropp, höghållfast axelenhet och dämpningsstruktur nära tätningsområdet. Under omvända flödesförhållanden absorberar dämpningsmekanismen en del av stängningen av skivan, vilket hjälper till att minska mekanisk påfrestning på ventilkomponenter och anslutna rörledningssystem.

    Ventilen stöder konfigurationer av gjutstål, rostfritt stål och segjärn beroende på arbetstryck, vätskeegenskaper och korrosionskrav. Utforska vårbackventilens områdeochindustriella ventilkategorier.

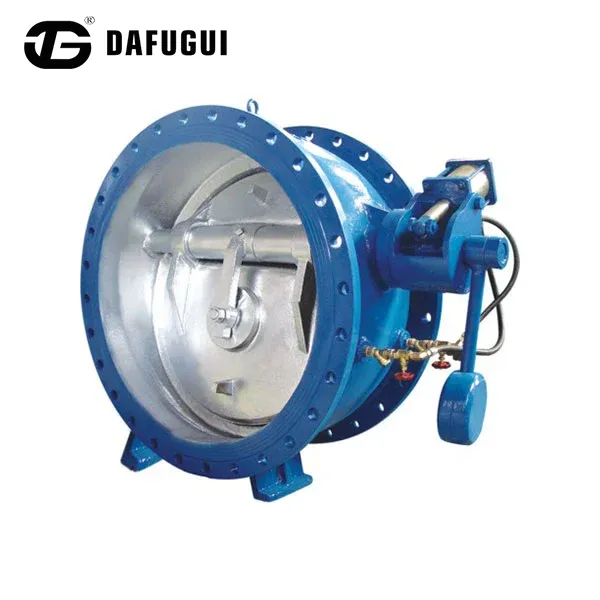

    Heavy Duty Shock Absorbing Butterfly Cushion Check Valve
    Konstruktion och funktion

    Tung konstruktion och stötdämpningsdesign

    01

    Förstärkt ventilkroppsstruktur

    Den kraftiga stötdämpande fjärilskudden backventilkroppen använder ökad väggtjocklek och optimerad gjutningsdesign för att förbättra motståndet mot:

    • Pipeline vibrationer
    • Tryckcykling
    • Yttre mekanisk påfrestning
    • Termisk expansionsbelastning

    Kritiska kroppsområden kan inspekteras genom dimensionskontroll och oförstörande testning enligt projektkrav.

    Stötdämpningssystem för sittdyna

    En förstärkt kuddstruktur är installerad bakom tätningsområdet för att absorbera stängande stötenergi när skivan närmar sig sittpositionen.

    Dämpningssystemet hjälper till:

    • Minska påverkan på skivsätena
    • Lägre vibrationsöverföring
    • Skydda axel- och tätningskomponenter
    • Förbättra driftsstabiliteten under frekventa cyklingsförhållanden

    Höghållfast axel och lagerenhet

    Ventilaxeln är tillverkad av material av rostfritt stål inklusive 410, 304 eller 316 alternativ.

    Överdimensionerade axeldimensioner i kombination med PTFE-fodrade eller bronsbussningar ger:

    • Jämn skivrotation
    • Minskat mekaniskt slitage
    • Förbättrat motstånd mot differentialtrycksbelastningar

    Materialalternativ för olika servicevillkor

    Ventilen stöder konfigurationer av gjutstål, rostfritt stål och segjärn. Slutligt materialval bör baseras på arbetstryck, vätskeegenskaper, korrosionskrav och projektspecifikationen.

    Urvalsreferens

    Industriapplikationsguide

    02
    Industri Driftskick Rekommenderad konfiguration Förmån
    Värmekraftverk Kylvattencirkulation, tryckcykling WCB kropp + rostfritt stål Förbättrad hållbarhet vid upprepad drift
    Kemisk bearbetning Frätande industrivätskor CF8M / CF3M rostfritt stål Förbättrad korrosionsbeständighet
    Gruvdrift Avvattning Slipande vatten med högt flöde Kropp i segjärn + slitstark trim Minskad erosionsrisk
    Industriellt vattensystem Pumpens utloppsrörledningar Kraftig kuddstruktur Minskad hydraulisk påverkan
    Butterfly Buffer Check Valve
    Produktdata

    Tekniska specifikationer

    03

    Följande specifikationer återges från den medföljande produktinformationen. Vänligen bekräfta den tekniska formuleringen och tillämpliga standarder med projektgruppen innan det slutliga valet av utrustning.

    Nominell effekt 1,0-2,5 biljoner hex
    Nominell diameter 50-1400 mm
    Arbetstemperatur 0-80°C
    Tillämplig tjänst Naturligt vatten, dammvatten, etc.
    kroppsmaterial Kroppsmaterial: Kulfärgat järn, järn eller stål tillgängligt
    Anslutningsmetod Juridisk anknytning
    Ansou position Suihan utgångsrör
    Dafugui Support

    Dafugui Brand Advantage: Service efter försäljning och teknisk vägledning

    Teknisk dokumentation och servicesupport finns tillgänglig för att hjälpa kunder att koordinera installation, driftsättning och löpande underhåll.

    Omfattande tekniska manualer

    Varje försändelse med stötdämpande fjärilskudde med backventil för tunga arbeten inkluderar omfattande tekniska ritningar, diagram för åtdragningsmoment för bultar och manualer för buffertunderhåll.

    Fjärr- och inriktningskonsultation på plats

    Vårt ingenjörsteam tillhandahåller support för videoinstallation och teknisk rådgivning för att hjälpa kundprojektteam under fältinstallation och driftsättning.

    Inventering av snabba reservdelar

    Vi upprätthåller ett lager med kritiska interna komponenter, tätningar och axlar, vilket möjliggör snabb global leverans för att minimera driftstopp hos kunden.

    Produktfrågor

    Vanliga frågor

    Vilket underhåll kräver den inre stötdämpande kudden över tid?

    Kuddzonen kräver minimal rutinvård. Att inspektera sätena och axelpackningen under schemalagda årliga vändningar av anläggningsunderhåll är vanligtvis tillräckligt.

    Motstår denna kraftiga stötabsorberande backventil för fjärilskudde höghastighetsvätskeerosion?

    Ja, den interna flödesvägen är strömlinjeformad för att minimera turbulens, och kritiska tätningskanter kan läggas över med hårda legeringar som Stellite för svåra abrasiva förhållanden.

    Hur snabbt svarar Dafuguis tekniska serviceteam på fältförfrågningar?

    Vår dedikerade ingenjörsgrupp efter försäljning utvärderar fältförfrågningar och ger teknisk vägledning eller diagnostisk support inom 24 timmar.

    Utforska mer

    Relaterade ventilkategorier

    Projektförfrågningar

    Diskutera dina krav på backventil för fjärilskudde

    Skicka Dafugui ditt driftstryck, medium, temperatur, nominell diameter, materialpreferens och projektkrav. Vårt team kan granska applikationsinformationen och tillhandahålla produktinformation för ditt val.
