Non Slam Water Hammer Elimination Butterfly Buffer Back Valve
  • Non Slam Water Hammer Elimination Butterfly Buffer Back ValveNon Slam Water Hammer Elimination Butterfly Buffer Back Valve

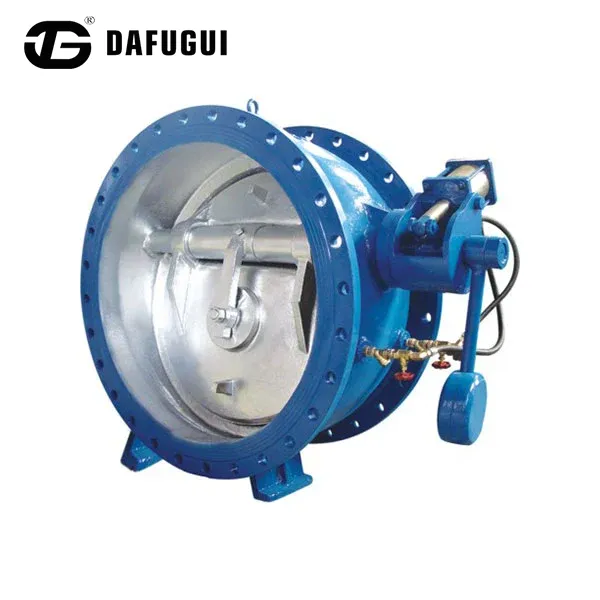

Non Slam Water Hammer Elimination Butterfly Buffer Back Valve

Non Slam Water Hammer Elimination Butterfly Buffer Back Valve från Dafugui är designad för att förhindra tillbakaflöde i pumpsystem där snabb stängning kan orsaka övergående tryckförändringar. Dess buffrade stängningsstruktur styr den slutliga skivrörelsen för att minska mekanisk påverkan, vibrationer och driftsljud. Ventilen är lämplig för kommunal vattenförsörjning, avloppsledning, kraftverkskylvatten och industriella vattenledningar.
    Backventilteknik

    Non Slam Water Hammer Elimination Butterfly Buffer Backventil för industriella och kommunala rörledningsprojekt

    Dafugui Non Slam Water Hammer Elimination Butterfly Buffer Back Valve är konstruerad för att ge stabilt återflödesskydd i pumpsystem där snabb ventilstängning kan skapa övergående tryckförändringar.

    Traditionella backventiler kan generera stötkrafter när skivan snabbt återgår till stängt läge efter pumpstopp. Denna fjärilsbuffertbackventil använder en kontrollerad stängningsstruktur för att sakta ner den slutliga skivrörelsen innan den sätts, vilket minskar mekanisk påverkan mellan skivan och ventilsätet.

    Designen är lämplig för långväga vattenöverföringsledningar, pumpstationer, industriella vattensystem och applikationer som kräver minskade vibrationer och driftsljud.

    Driftsmekanism

    Hur non-Slam Butterfly Buffer Back Valve kontrollerar stängningseffekten

    Stängningsprocessen är utformad kring kontrollerad fjärilsskivarörelse. Under normal drift håller det framåtriktade vätsketrycket fjärilsskivan öppen med minimalt flödesmotstånd. När pumpen stannar eller flödesriktningen ändras börjar skivan återvända mot sitt säte under omvänd flödeskraft.

    Icke-slam stängningsprincip

    01. Inledande skivrörelse

    Skivan börjar stängas under omvänd flödeskraft.

    02. Snabb initial stängning

    Den initiala stängningsrörelsen sker snabbt för att begränsa omvänt flöde.

    03. Kontrollerad buffring

    Buffertmekanismen styr det sista stängningssteget.

    04. Gradvis sittplatser

    Skivan kommer gradvis i kontakt med sätet, vilket minskar stängningseffekten.

    Denna tvåstegs stängningsprocess hjälper till att minska plötsliga tryckförändringar och förbättrar ventilens servicestabilitet.

    Butterfly Buffer Check Valve closing structure
    Tekniska data

    Tekniska specifikationer för fjärilsbuffertbackventilen

    Följande tekniska information återges från den medföljande produktbeskrivningen. Bekräfta den slutliga konfigurationen, anslutningsdetaljerna och driftsvillkoren mot projektspecifikationen innan du beställer.

    Nominell effekt 1,0-2,5 biljoner hex
    Nominell diameter 50-1400 mm
    Arbetstemperatur 0-80°C
    Tillämplig tjänst Naturligt vatten, dammvatten, etc.
    Kroppsmaterial Kroppsmaterial: Kulfärgat järn, järn eller stål tillgängligt
    Anslutningsmetod Juridisk anknytning
    Installationsposition Suihan utgångsrör
    Prestanda och konstruktion

    Nyckeldesignfunktioner för rörledningsskydd

    Vattenhammare överspänningskontroll

    Vattenslag uppstår när strömmande vätska ändrar hastighet snabbt, vilket skapar tryckvågor inuti rörledningen. Non Slam Butterfly Buffer Back Valve hjälper till att kontrollera detta tillstånd genom att:

    • Reducerar snabb skivpåverkan under stängning
    • Jämna ut den sista sittprocessen
    • Sänkning av vibrationer som överförs till rörledningar och utrustning
    • Skyddar anslutna komponenter som flänsar, packningar och tryckinstrument

    Det faktiska trycksvaret beror på rörledningens längd, vätskehastighet, pumpegenskaper och systemdesign.

    Lågbrusdrift för pumpstationer

    Jämfört med konventionella backventiler som kan skapa märkbart stängningsljud, ger den buffrade stängningsstrukturen mjukare drift.

    Den är lämplig för:

    • Inomhus pumprum
    • Stadsvattenanläggningar
    • Vatteninfrastruktur för bostäder
    • Industrianläggningar som kräver lägre driftsbuller

    Butterfly Disc Struktur för stora rörledningar

    Fjärilskonfigurationen ger:

    • Kompakta ventilmått
    • Lägre installationsutrymmeskrav
    • Lämpliga lösningar för rörledningar med stor diameter
    • Minskad underhållskomplexitet

    Den strömlinjeformade flödespassagen hjälper till att upprätthålla effektiv vätskerörelse under normala driftsförhållanden.

    Industriapplikationer

    Användningsområden för non-slam butterfly buffer backventiler

    Ventilen kan övervägas för vattenöverföring, pumpning och industriella cirkulationssystem där återflödesskydd och kontrollerad stängning är viktiga. Den rekommenderade materialkonfigurationen bör kontrolleras mot det faktiska mediet och driftsförhållandena.

    Industri Driftskrav Rekommenderad konfiguration
    Kommunal vattenförsörjning Skydd för pumpavstängning och kontroll av tryckfluktuationer Kropp i segjärn + EPDM-sits
    Avloppssystem Återflödesskydd med korrosionsbeständighet Belagt segjärn + korrosionsbeständig kant
    Kraftverks kylvatten Kontinuerlig cirkulationsdrift Gjutstålkropp + SS316 komponenter
    Industriell vattenledning Stabil drift under upprepade cykler Anpassade material och tätningssystem
    Kommunala vattennät

    För vattenförsörjningsledningar och pumpanläggningar som kräver förhindrande av återflöde under pumpavstängning.

    Överföring av avloppsvatten

    För avloppssystem där kroppsbeläggning och inre material måste väljas enligt det transporterade mediet.

    Kraftverkskylning

    För kylvattencirkulationssystem som arbetar kontinuerligt och kräver lämpliga ventilmaterial.

    Industriella vattensystem

    För industriella rörledningsprojekt som kräver ett lämpligt tätningssystem och konfiguration för upprepade driftscykler.

    Projektval

    Hur man väljer rätt fjärilsbuffertbackventil

    När man väljer en icke-slam-vattenhammarelimineringsfjärilsbuffertbackventil, bör ingenjörer utvärdera rörledningsparametrar, vätskeförhållanden och installationskrav tillsammans. Dessa detaljer hjälper till att avgöra om ventilkonfigurationen är lämplig för operativsystemet.

    Rörledningsparametrar

    • Rördiameter
    • Flödeshastighet
    • Driftstryck
    • Pumpkapacitet
    • Rörledningens längd

    Vätskeförhållanden

    • Rent vatten
    • Avloppsvatten
    • Kylvatten
    • Industriellt processvatten

    Installationskrav

    • Horisontella eller vertikala installationsförhållanden
    • Tillgängligt underhållsutrymme
    • Erforderlig flänsstandard

    Dafugui kan ge konfigurationsrekommendationer baserat på projektdriftsdata. Köpare kan lämna in rörledningsritningar, driftsparametrar och nödvändiga kvantiteter för teknisk granskning.

    För andra ventilkrav, besök vårbackventilens områdeeller utforska det bredareproduktsortiment för industriella ventiler.

    Tekniska frågor

    Vanliga frågor

    Hur skyddar denna Non Slam Water Hammer Elimination Butterfly Buffer Back Valve mot ledgråt?

    Genom att eliminera plötsliga dynamiska tryckspikar håller den interna rörledningstrycken väl inom normala drifttrösklar, vilket förhindrar att flänspackningar slappnar av eller blåser ut.

    Kan en kund begära inspektion från tredje part (t.ex. SGS, TÜV, BV) före fabriksleverans?

    Ja, Dafugui välkomnar rutinmässigt tredjepartsinspektörer för att granska tillverkningsdokumentation, bevittna hydrostatiska trycktester och verifiera förpackningens överensstämmelse.

    Vilka alternativ finns om en anpassad ventilstorlek kräver icke-standard flänsborrning?

    Vår CNC-svarvverkstad kan bearbeta icke-standardiserade flänsbulthålslayouter enligt skräddarsydda tekniska ritningar som lämnats in under beställning.
