Kontrollerad spjällbuffertbackventil med långsam stängningshastighet
  • Kontrollerad spjällbuffertbackventil med långsam stängningshastighetKontrollerad spjällbuffertbackventil med långsam stängningshastighet

Kontrollerad spjällbuffertbackventil med långsam stängningshastighet

Köp fjärilsbuffertbackventilenheter med kontrollerad långsam stängningshastighet från Kinafabriken Dafugui för exakt stötdämpning. Med en justerbar hydraulisk gasspjäll säkerställer denna hållbara flänsventil anpassad flödeshantering i komplexa pumpstationer
    Kontrollerad långsam stängningshastighet Butterfly Buffer Back Valve Tillverkare | Dafugui

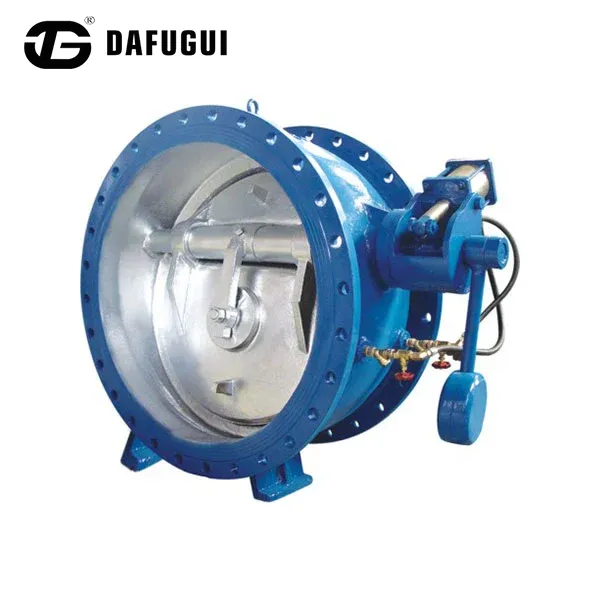

    Dafugui Controlled Slow Closing Speed Butterfly Buffer Check Valve

    Hydraulisk dämpningsbackventil

    Kontrollerad spjällbuffertbackventil med långsam stängningshastighet

    Dafugui levererar den kontrollerade, långsamma stängningshastigheten butterfly buffertbackventil för kommunal vattenöverföring, industriella cirkulationssystem och pumpstationer där kontrollerad ventilstängning krävs.

    Fjärilsbackventilens struktur är kombinerad med ett justerbart hydrauliskt buffertsystem. Vid normal drift öppnar skivan med lågt flödesmotstånd. När omvänd strömning inträffar efter pumpavstängning, styr dämpningsanordningen det sista stängningssteget för att hjälpa till att minska skivans slag och vattenhammareffekter.

    Diskutera dina ventilkrav

    Justerbar hydraulisk dämpningskontroll

    Ventilen använder en justerbar hydraulisk dämpningsenhet för att reglera stängningsrörelsen för skivan. En justerbar nålventil styr oljeflödesmotståndet inuti dämpkammaren. Genom att ändra gasspjällsöppningen ändras dämpningsmotståndet, vilket gör att underhållsingenjörer kan ställa in den långsamma stängningshastigheten enligt faktiska driftsförhållanden för rörledningen.

    Variabel hydraulisk gasspjällGasreglaget ändrar oljeflödesmotståndet i dämpningskammaren och gör att den slutliga stängningshastigheten kan ställas in för rörledningssystemet.
    Rörledningsspecifik justeringStängningsegenskaperna kan matchas till långväga vattenöverföringsledningar, högtryckspumpstationer, utloppsledningar med stor diameter och industriella kylvattensystem.

    Tvåstegs avslutningsföreställning

    Den kontrollerade stängningssekvensen kombinerar en snabb initial rörelse med ett dämpat slutslag. Detta arrangemang begränsar omvänd vätskerörelse samtidigt som det minskar stöten som kan uppstå när skivan når sätet.

    01 / Snabb stängning

    Under omvänd flödeskraft rör sig skivan snabbt genom större delen av sin stängningsvinkel, vilket hjälper till att minska mängden omvänd vätskerörelse.

    02 / Kontrollerat långsamt stängningssteg

    När skivan närmar sig sätet ökar den hydrauliska cylindern motståndet och saktar ner den slutliga rörelsen för att minska mekanisk påverkan på ventilsätet.

    Hydrauliskt buffertskydd

    Den hydrauliska bufferten absorberar en del av skivans stängningsenergi genom kontrollerad oljedeplacement. Detta hjälper till att minska ventilskivans slagkraft, rörledningsvibrationer, tryckfluktuationer under pumputlösningar och mekanisk påfrestning på anslutna rörkomponenter.

    Butterfly Buffer Check Valve with hydraulic buffer structure

    Tekniska specifikationer

    Följande konfigurationsinformation tillhandahålls för projektutvärdering. Slutliga material, tryckklass och dimensioner bör bekräftas mot rörledningens design och inköpsspecifikation.

    Produktnamn Kontrollerad spjällbuffertbackventil med långsam stängningshastighet
    Stämpla Dafugui
    Storleksintervall DN50–DN1400 (2"–56")
    Tryckvärdering PN10, PN16, PN25 / Klass 150, Klass 300
    Kroppsmaterial Duktilt järn, gjutstål WCB, rostfritt stål 304/316
    Tätningsmaterial EPDM, NBR, Viton (valfritt)
    Anslutningstyp Flänsad
    Driftstemperatur 0°C–80°C
    Hydraulisk kontroll Justerbar hydraulisk dämpcylinder
    Tillämpligt media Vatten, renat avloppsvatten, industriellt processvatten

    Kvalitetsinspektion och fabriksprovning

    Före leverans kontrolleras ventilen och dess hydrauliska dämpningsenhet genom inspektionsprocedurer som täcker tryckmotstånd, komponentdimensioner, dämpningsfunktion och skyddande beläggningskvalitet.

    Hydrostatisk tryckprovningVentilkroppar testas under hydrauliskt tryck enligt tillämpliga standarder för att verifiera strukturell styrka och tätningsprestanda.
    HydraulcylinderfunktionstestningInspektionen täcker mjuka kolvrörelser, justerbar gasrespons och konsekvent stängningshastighet.
    Inspektion av dimensionsnoggrannhetNyckelkontroller inkluderar axeldiameter, skivuppriktning, sätesbearbetningsmått och flänsanslutningsdimensioner.
    Kvalitetskontroll av beläggningSkyddsbeläggningens tjocklek och ytkvalitet inspekteras för att stödja korrosionsbeständighet under service.

    Vanliga frågor

    Hur styr den justerbara hydraulcylindern ventilens stängningshastighet?

    Ventilen styr stängningshastigheten genom att reglera oljeflödet genom en justerbar gasspjällsventil. Genom att ändra gasspjällsöppningen ändras dämpningsmotståndet, vilket gör att ingenjörer kan justera det sista stängningssteget enligt rörledningens driftsförhållanden.

    Varför är långsam stängning viktigt i stora vattenledningar?

    Rörledningar med stor diameter innehåller betydande vätskemomentum. Snabb ventilstängning kan skapa tryckvågor som belastar rör, skarvar och utrustning. Kontrollerad långsam stängning hjälper till att minska plötsliga tryckförändringar under pumpavstängning.

    Kan Dafugui anpassa ventilen för olika pumpstationsförhållanden?

    Dafugui kan justera hydrauliska dämpningsegenskaper baserat på rörledningslängd, flödeshastighet, tryckklassificering och projektkrav för att ge en lämplig ventilkonfiguration.

    Vilka inspektioner utförs före leverans?

    Varje ventil genomgår tryckprovning, dimensionskontroll, hydraulisk dämpningsfunktionskontroll och beläggningskvalitetsinspektion före leverans.

    Relaterade ventilprodukter och kategorier

    Utforska andra ventilkonfigurationer för vattenöverföring och industriella rörledningssystem.

    Begär tekniska detaljer för ditt pipelineprojekt

    Dela nominell diameter, tryckklass, rörledningsmedium, driftstemperatur och pumpstationsförhållanden med Dafugui. Ventilkonfigurationen och kraven på hydraulisk dämpning kan sedan ses över mot din applikation.
