Är svetshalsflänsar av rostfritt stål det bästa valet för högtrycksrörsystem

Stainless stålsvetshalsflänsarär allmänt erkända för sin överlägsna styrka, hållbarhet och tillförlitlighet i högtrycks- och högtemperaturrörsystem. Den här omfattande guiden utforskar deras designfördelar, materialkvaliteter, tillverkningsstandarder, jämförelse med andra flänstyper, industriella tillämpningar, bästa installationsmetoder och underhållsriktlinjer. Oavsett om du är ingenjör, inköpschef eller industrientreprenör hjälper den här artikeln dig att förstå varför svetshalsflänsar fortfarande är den föredragna lösningen för kritiska rörsystem.

Innehållsförteckning

1. Vad är svetshalsflänsar av rostfritt stål?
2. Designegenskaper och strukturella fördelar
3. Materialklasser och standarder
4. Svetshals vs andra flänstyper
5. Industriella applikationer
6. Tillverkningsprocess och kvalitetskontroll
7. Installation bästa praxis
8. Underhåll och inspektion
9. Hur man väljer rätt svetshalsfläns
10. Vanliga frågor

1. Vad är svetshalsflänsar i rostfritt stål?

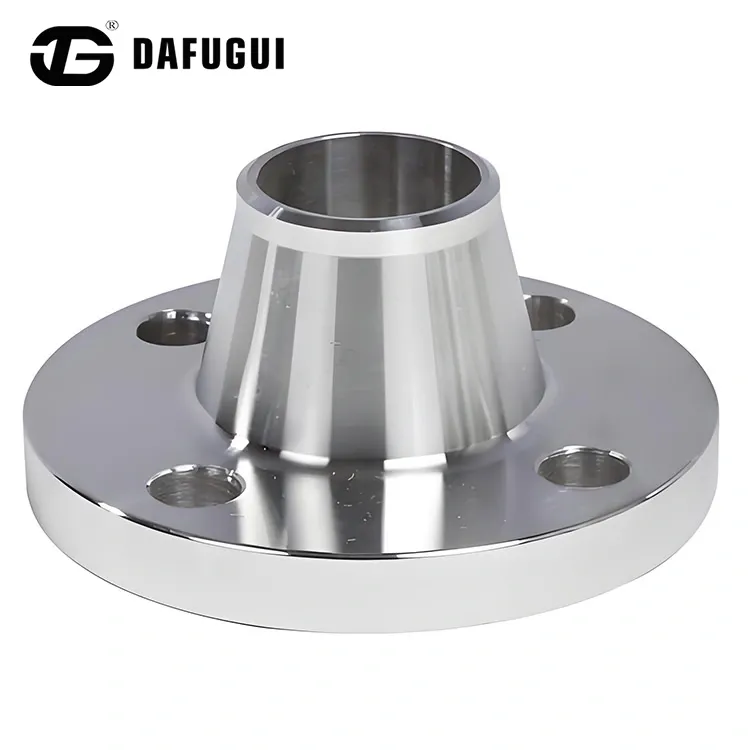

Svetshalsflänsar av rostfritt stål är rörflänsar designade med ett långt avsmalnande nav som gradvis övergår från flänstjocklek till rörväggstjocklek. De är stumsvetsade på röret, vilket ger en stark och sömlös anslutning som minskar spänningskoncentrationen.

Till skillnad från slip-on flänsar är svetshalsflänsar konstruerade för krävande miljöer där högt tryck, extrema temperaturer och cyklisk belastning förekommer. Deras avsmalnande nav fördelar spänningen jämnt, vilket minimerar risken för sprickor och mekaniska fel.

• Stumsvetsanslutning för maximal styrka
• Långt avsmalnande nav för spänningsfördelning
• Utmärkt för högtrycks- och högtemperatursystem
• Uppfyller internationella standarder som ASME och ANSI

2. Designegenskaper och strukturella fördelar

2.1 Konisk navdesign

Det avgörande kännetecknet för en svetshalsfläns är dess avsmalnande nav. Denna funktion tillåter en gradvis överföring av spänning från flänsen till röret, vilket förhindrar lokala spänningspunkter.

2.2 Helgenomträngningssvets

Eftersom flänsen är stumsvetsad till röret, bildar den en kontinuerlig metallstruktur. Detta förbättrar avsevärt utmattningsmotstånd och mekanisk styrka.

2.3 Överlägsen tryckhantering

Svetshalsflänsar används vanligtvis i system klassade för högtrycksklasser som klass 300, 600, 900, 1500 och till och med 2500.

3. Materialklasser och standarder

Svetshalsflänsar i rostfritt stål tillverkas vanligtvis med olika rostfria stålkvaliteter för att möta olika miljö- och kemikalieexponeringskrav.

Vanliga rostfria stålsorter

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• ASTM A182 F321
• ASTM A182 F347

Internationella standarder

• ASME B16.5
• ANSI
• DÅN
• EN 1092-1
• JIS

Att välja rätt kvalitet säkerställer kompatibilitet med korrosiva media, temperaturförhållanden och mekaniska krav.

4. Svetshals kontra andra flänstyper

Jämfört med slip-on flänsar ger svetshalsflänsar större tillförlitlighet och längre livslängd, särskilt i dynamiska system.

5. Industriella tillämpningar

• Olje- och gasledningar
• Petrokemiska anläggningar
• Kraftproduktionsanläggningar
• Vattenreningssystem
• Skeppsbyggnad och offshoreplattformar

I branscher där säkerhet och prestanda är kritiska är svetshalsflänsar ofta den föredragna lösningen.

6. Tillverkningsprocess och kvalitetskontroll

Svetshalsflänsar av hög kvalitet i rostfritt stål är vanligtvis smidda snarare än gjutna, vilket säkerställer överlägsen kornstruktur och mekaniska egenskaper.

Tillverkningssteg

1. Materialinspektion
2. Smide
3. Värmebehandling
4. Maskinbearbetning
5. Borrning och efterbehandling
6. Slutbesiktning

Ansedda tillverkare som t.exDafuguiimplementera strikta kvalitetskontrollprocedurer inklusive dimensionskontroller, tryckprovning och oförstörande testning för att säkerställa överensstämmelse med internationella standarder.

7. Installation bästa praxis

• Säkerställ korrekt rörinriktning före svetsning
• Använd kvalificerade svetsare för stumsvetsning
• Följ ASME svetsprocedurer
• Inspektera svetsintegriteten genom NDT
• Applicera korrekt skruvmoment under monteringen

Korrekt installation är avgörande för att maximera prestanda och livslängd för flänsanslutningen.

8. Underhåll och inspektion

Rutininspektion säkerställer systemets integritet och förhindrar oväntade fel. Regelbundna kontroller bör omfatta:

• Visuell inspektion för korrosion
• Ultraljudsmätning av tjocklek
• Läcksökningstest
• Verifiering av bultåtdragning

9. Hur man väljer rätt svetshalsfläns

När du väljer en svetshalsfläns av rostfritt stål, överväg:

• Krav på tryckklass
• Driftstemperatur
• Korrosionsmiljö
• Rörstorlek och schema
• Överensstämmelse med projektstandarder

Att arbeta med erfarna leverantörer som Dafugui säkerställer att du får produkter som uppfyller både tekniska och kommersiella krav.

10. Vanliga frågor (FAQ)

F1: Varför är svetshalsflänsar bättre för högtryckssystem?

På grund av deras avsmalnande nav och full penetrationssvets fördelar de spänningen jämnt och motstår utmattningsbrott.

F2: Vad är skillnaden mellan 304 och 316 svetshalsflänsar av rostfritt stål?

316 rostfritt stål innehåller molybden, vilket ger bättre korrosionsbeständighet i kloridmiljöer jämfört med 304.

F3: Kan svetshalsflänsar återanvändas?

I de flesta högtryckssystem rekommenderas inte återanvändning om de inte har inspekterats och godkänts.

F4: Är svetshalsflänsar lämpliga för offshoreapplikationer?

Ja, speciellt när de tillverkas av korrosionsbeständiga kvaliteter som 316L.

Slutsats

Svetshalsflänsar i rostfritt stål förblir branschens riktmärke för styrka, hållbarhet och säkerhet i högtrycksrörsystem. Deras överlägsna design, korrosionsbeständighet och strukturella integritet gör dem oumbärliga inom olje- och gasindustrin, petrokemi- och kraftindustrin.

Om du letar efter pålitliga, högkvalitativa svetshalsflänsar i rostfritt stål tillverkade enligt internationella standarder, tillhandahåller Dafugui omfattande lösningar skräddarsydda för dina projektkrav. Vår tekniska expertis, strikta kvalitetskontroll och globala leveranskapacitet säkerställer långsiktig prestanda och sinnesfrid.

Är du redo att förbättra ditt rörsystems tillförlitlighet?Kontakta ossidag för att diskutera dina projektkrav och få en professionell offert.
