Varför utmärker avsaltningsanläggningen S32760 gängade rörflänsar med hög salthalt i SWRO-saltlösningar och kemiska ledningar?

Korrosionsutmaningen i havsvattensystem för omvänd osmos

Anläggningar för omvänd osmos i havsvatten arbetar i en av de mest krävande vätskemiljöerna på jorden. Höga kloridkoncentrationer, förhöjda temperaturer, löst syre och kontinuerlig pumpinducerad turbulens angriper metalliska rörkomponenter från flera håll. I SWRO-anläggningar är köldbäraravfallssamlingsrören och kemikaliebehandlingslinjerna särskilt sårbara eftersom de bär koncentrerade saltlösningar och resterande behandlingskemikalier vid förhöjt tryck.

Standard rostfria stål som 316L eller till och med 904L kan drabbas av gropfrätning, sprickkorrosion och spänningskorrosionssprickor när de utsätts för varm saltlösning med hög salthalt under långa perioder. Fel på en enkel flänsanslutning kan leda till oplanerade avstängningar, produktförluster och kostsamma reparationer. Av denna anledning ser specifikationsingenjörer alltmer till superduplexa rostfria stål för kritiska SWRO-rörskarvar.

Klorid attack och hastighet erosion

Kloridjoner är den primära drivkraften för lokal korrosion i havsvattensystem. De penetrerar passiva oxidfilmer på metallytor och initierar gropbildning vid svaga punkter, särskilt i sprickor där syreförnyelsen är begränsad. Gängade anslutningar skapar naturliga sprickor vid trådingreppszonen, vilket gör materialvalet extra viktigt.

Samtidigt genererar högtryckspumpar för omvänd osmos turbulent flöde som kan erodera skyddande ytskikt. Kombinationen av kemiskt angrepp och mekaniskt slitage påskyndar metallförlusten. Ett rörmaterial måste därför erbjuda både hög kloridbeständighet och tillräcklig mekanisk hårdhet för att motstå hastighetserosion.

Materialfördelar med UNS S32760 Super Duplex Steel

UNS S32760, ofta betecknad F55 eller 1.4501, är ett superduplex rostfritt stål som balanserar austenitiska och ferritiska faser för att uppnå hög hållfasthet och exceptionell korrosionsbeständighet. Dess kemi är specifikt optimerad för kloridhaltiga miljöer, vilket gör den till en stark kandidat för avsaltningsanläggningars rörledningar.

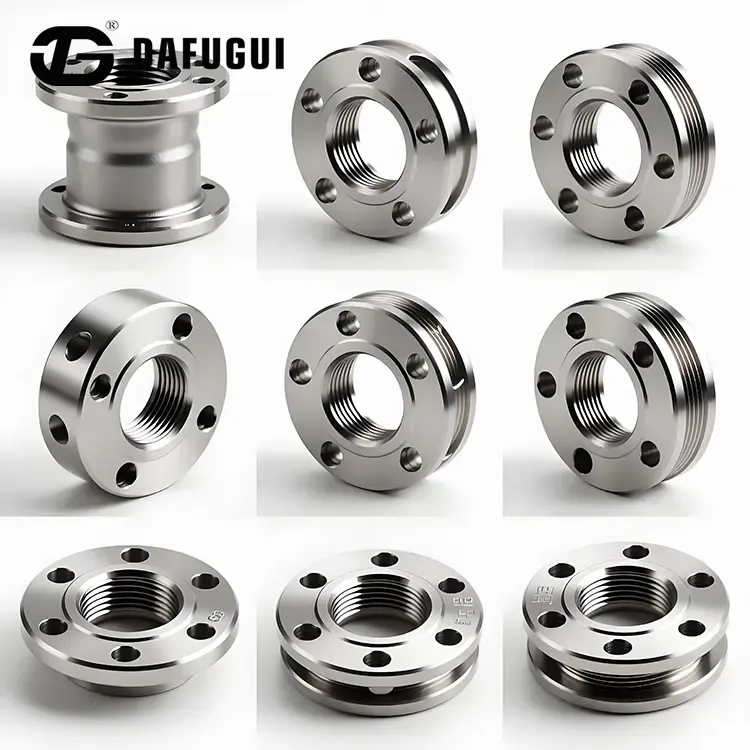

För SWRO-anläggningar,Avsaltningsanläggning med hög salthalt S32760 gängade rörflänsarär specificerade för högtrycksbrineavfallssamlingar och kemiska behandlingslinjer. Genom att ta bort termiska svetszoner bibehåller dessa påskruvade F55-flänsar likformig legeringsintegritet över omvänd osmos med glidbanor och grenrörssystem.

Optimerad kemi för brinehantering

Legeringssammansättningen av UNS S32760 inkluderar krom vid 24 % till 26 %, molybden vid 3 % till 4 % och kväve vid 0,2 % till 0,3 %. Avsiktliga tillsatser av koppar vid 0,5 % till 1,0 % och volfram vid 0,5 % till 1,0 % förbättrar ytterligare motståndet mot kloridsaltlösning. Jämfört med standardkvaliteter 316L eller 904L ger denna kemi ett ekvivalent antal gropfrätningsmotstånd och bättre prestanda i heta havsvattenmiljöer.

• Högt innehåll av krom och molybden:Stöder en stabil passiv film i kloridrika media.
• Kvävelegering:Förbättrar motståndet mot grop- och spaltkorrosion samtidigt som hållfastheten ökar.
• Koppar och volfram tillsatser:Förbättra prestandan i saltlösning med hög salthalt och minska känsligheten för lokal attack.
• Balanserad duplex mikrostruktur:Ger hög mekanisk hållfasthet med god seghet.

Enhetlig materialstruktur utan svetszoner

Svetsade fogar introducerar termiska cykler som kan förändra mikrostrukturen hos superduplexstål och skapa lokala zoner med minskad korrosionsbeständighet. Gängade flänsar undviker detta problem helt. Eftersom anslutningen är mekanisk förblir legeringsstrukturen konsekvent över flänskroppen och gängområdet. Denna enhetlighet är en viktig orsak till att gängade S32760-flänsar är att föredra i omvänd osmos med glidbanor och grenrörssystem där tillförlitlighet är avgörande.

Gängad flänsdesign och dimensionsstandarder

Gängade rörflänsar ger en praktisk metod att ansluta flänsade rör utan svetsning. Flänskroppen innehåller ett gängat hål som tar emot ett rör med matchande yttre gängor. När röret skruvas in i flänsen skapar monteringen en mekanisk skarv som kan demonteras för underhåll eller systemomkonfiguration.

DeAvsaltningsanläggning med hög salthalt S32760 gängade rörflänsaranvänd UNS S32760 superduplexstål för stommen och gängformen, vilket gör att samma korrosionsbeständiga legering kan tjäna både flänsen och anslutningsröret. Detta undviker galvanisk obalans och förenklar spårbarheten av material över rörsystemet.

De dimensionella standarderna som anges ovan säkerställer att flänsarna passar ihop korrekt med standardrör och utrustning i avsaltningsanläggningar. Tryckklasser från klass 150# till klass 2500# täcker intervallet av drifttryck som finns i SWRO-matnings-, köldbärarrejekt- och kemikaliedoseringsledningar.

Gängtyper och tätningsöverväganden

Gängade anslutningar är beroende av ingreppet mellan han- och hongängor för att skapa en trycktät skarv. NPT-gängor använder en avsmalnande form som komprimerar gängorna när de greppar, medan BSPT-gängor följer en liknande princip enligt ISO 7-1. Metriska gängor finns också tillgängliga för specifika projektkrav. Korrekt gängsmörjning och kontrollerat påfyllningsmoment är avgörande för att uppnå en pålitlig tätning utan att skada gängflankerna.

Prestanda i högtrycksbrineavvisningshuvuden

Saltlösningsavfallssamlingar i SWRO-anläggningar arbetar vid högt tryck och bär koncentrerade saltlösningar som kan överstiga salthalten i rått havsvatten. Rörledningarna måste innehålla dessa vätskor utan läckage samtidigt som de motstår både intern korrosion och yttre atmosfäriska angrepp i kustnära miljöer.

DeAvsaltningsanläggning med hög salthalt S32760 gängade rörflänsarär utformade för dessa arbetsförhållanden. Den superduplexa legeringen motstår kloridgropar och spaltkorrosion, medan den smidda mikrostrukturen ger mekanisk hårdhet som hjälper till att mildra yterosion under turbulent flöde. Den gängade designen eliminerar svetsvärmepåverkade zoner som kan bli föredragna korrosionsplatser.

Hydrostatisk tryckprovning och dimensionsrevisioner

Varje produktionsparti utsätts för hydrostatisk skaltestning vid 1,5 gånger den nominella konstruktionsklassificeringen. Detta verifierar mekanisk inneslutning och identifierar eventuella tillverkningsfel före leverans. Dimensionell överensstämmelse kontrolleras med hjälp av digitala koordinatmätmaskiner, med kritiska parametrar som flänstjocklek, bulthålsdelningscirklar och gängstigning granskade mot tillämplig standard.

Intergranulär korrosionsbeständighet

Intergranulär korrosion kan uppstå i rostfria stål när kromkarbider fälls ut vid korngränserna under termisk bearbetning. S32760-flänsarna utvärderas enligt ASTM A262 Practice E för att bekräfta resistens mot intergranulära kemiska angrepp. Detta test ger ytterligare förtroende för långvarig service i aggressiva saltlösningsmedier.

Best Practices för installation och underhåll

Korrekt installation förlänger livslängden på gängade superduplexflänsar och förhindrar läckor vid anslutningen. Följande praxis gäller för de flesta SWRO-rörsystem.

• Trådinspektion:Kontrollera både utvändiga och invändiga gängor för skador, skräp eller tillverkningsfel före montering.
• Rengör tätningsytor:Ta bort olja, smuts och saltskorpa från gängorna och flänsytorna.
• Kompatibelt smörjmedel:Applicera ett smörjmedel lämpligt för superduplex rostfritt stål och processmedia.
• Kontrollerad make-up:Dra åt anslutningen enligt rekommenderat vridmoment för att undvika överspänning av gängorna.
• Flänsinriktning:Se till att matchande flänsar är parallella och att bulthålen är inriktade utan att tvingas.
• Läckagekontroll:Trycksätt systemet gradvis och inspektera den gängade fogen med avseende på gråt eller läckage.

Vid installationAvsaltningsanläggning med hög salthalt S32760 gängade rörflänsar, bör underhållsteam registrera installationsmoment och datum för varje skarv. Denna information stöder senare inspektion och hjälper till att identifiera anslutningar som kan kräva efterdragning efter termisk cykling eller tryckfluktuationer.

Rutininspektion och återmontering

Gängade anslutningar möjliggör enkel mekanisk demontering under schemalagd filterrengöring eller membranbyten. Till skillnad från svetsfogar kan de avgängas och återmonteras utan att skära av rörspolar. Under återmontering, inspektera gängorna med avseende på skador eller korrosion och byt ut eventuella skadade komponenter.

Rutinmässig besiktning avAvsaltningsanläggning med hög salthalt S32760 gängade rörflänsarfokuserar på gängtillstånd, flänsytans skick och tecken på läckage. Saltskorpa avlagringar på yttre ytor bör avlägsnas för att förhindra spaltkorrosion under avlagringar. Om gropbildning eller sprickbildning observeras, bör den berörda flänsen ersättas med en ny komponent av samma legering.

Kvalitetsverifiering och fabrikstillverkning

Tillverkad avDafugui, dessa flänsar tillverkas i dedikerade monterings- och flänsverkstäder utrustade med specialiserade kallformnings- och fleraxliga CNC-maskiner. Produktionslinjerna är kapabla att hantera försörjningsbehov av stora volymer för kommunala avsaltningsprojekt samtidigt som de bibehåller dimensionell överensstämmelse över stora transporter.

Kvalitetsledning följer ISO 9001 och CE ramverk. Materialprovningscertifikat enligt EN 10204 3.1 levereras med värmenummer hårt stämplade på flänsfälgarna, vilket ger full spårbarhet från råmaterial till färdig komponent.

Dedikerade monterings- och flänslinjer

Fabriken driver separata produktionsceller för gängade flänsar och matchande rördelar. Detta arrangemang gör det möjligt för tillverkaren att leverera kompletta rörpaket som inkluderar armbågar, T-stycken, reducerare och ventiler i superduplexlegeringar. För avsaltningstillverkare förenklar en enda källa för flera komponenter inköp och säkerställer materialkompatibilitet över hela röraggregatet.

Leverans- och leveransinformation

• Minsta orderkvantitet:1 st, stödjer pilotanläggningar och systemreparationer.
• Standard leveranstid:15 till 30 dagar, med flygfraktalternativ för brådskande vändning av anläggningen.
• Handelsvillkor:EXW, FOB och CIF enligt Incoterms 2020.
• Spårbarhetspaket:EN 10204 3.1 materialtestcertifikat med värmenummer.
