Hur styr en fjärilsventil vattenflödet i kommunala försörjningssystem?

I ett kommunalt vattenförsörjningssystem kan en enda ventil styra flödet av miljontals liter vatten per dag. Den kan isolera en sektion av huvudledningen för reparation, reglera trycket i en distributionszon eller spjäll flödet för att matcha efterfrågan. DeFjärilsventilär ett av de vanligaste valen för dessa kritiska funktioner. Den är kompakt, lätt och kostnadseffektiv jämfört med slussventiler eller klotventiler med samma diameter. Den fungerar med ett kvartsvarv, vilket gör den snabb att öppna och stänga. Och den kan automatiseras med ställdon för fjärrkontroll. Men inte alla fjärilsventiler är lämpliga för kommunal vattenförsörjning. Fel ventil kan korrodera, läcka eller inte fungera när det behövs. För inköpschefer på vattenverk, kommuner och ingenjörsentreprenörer är valet av rätt vridspjäll ett beslut som påverkar tillförlitligheten och säkerheten i hela vattenförsörjningssystemet.

Den här guiden är skriven för köpare som behöver köpa fjärilsventiler för kommunala vattenförsörjningsapplikationer. Vi kommer att förklara hur en fjärilsventil styr vattenflödet, de viktigaste designfunktionerna som bestämmer prestanda, specifikationerna som ska inkluderas i en inköpsorder och kriterierna för att utvärdera en leverantör. Vi kommer också att tillhandahålla detaljerade produktparametrar från vår fabrik påDafugui Pipe Valve Co., Ltd.Oavsett om du utrustar ett nytt vattenreningsverk, byter ut ventiler i ett åldrande distributionsnät eller specificerar ventiler för ett brandskyddssystem, hjälper den här guiden dig att fatta ett välgrundat beslut.

Innehållsförteckning

• 1. Hur styr en fjärilsventil vattenflöde?
• 2. Vilka designegenskaper avgör prestanda i vattenförsörjningen?
• 3. Vilka material är lämpliga för kommunalt vatten?
• 4. Vilka specifikationer bör köpare inkludera i en inköpsorder?
• 5. Hur utvärderar du en fjärilsventilleverantör?
• 6. Vilka är de viktigaste produktparametrarna från vår fabrik?
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

1. Hur styr en fjärilsventil vattenflöde?

En fjärilsventil styr vattenflödet genom att rotera en cirkulär skiva i röret. Skivan är monterad på en axel som är ansluten till ett handtag eller ställdon. När handtaget vrids 90 grader roterar skivan från ett läge vinkelrätt mot flödet (stängt) till ett läge parallellt med flödet (öppet). I öppet läge är skivan i linje med flödet, vilket ger minimalt motstånd. I stängt läge trycker skivan mot ett säte, vilket skapar en tätning som stoppar flödet. Ventilen kan också placeras i mellanliggande vinklar för att strypa flödet. Relationen mellan skivans vinkel och flödeshastigheten är inte linjär; den följer en karakteristisk kurva som beror på ventilens design. Tabellen nedan visar de typiska flödesegenskaperna för en vridspjällsventil vid olika skivvinklar.

Förmågan hos en vridspjällsventil att kontrollera flödet exakt beror på ställdonet och styrsystemet. Ett manuellt handtag ger enkel på/av-kontroll. En växeloperatör möjliggör mer exakt manuell positionering. Ett pneumatiskt eller elektriskt ställdon, i kombination med en lägesställare, möjliggör automatisk modulering av flödet baserat på en styrsignal. Detta är väsentligt för applikationer som tryckreglering eller flödesbalansering i ett distributionsnät. På Dafugui Pipe Valve Co., Ltd. tillverkar vår fabrik vridspjällsventiler med en rad aktiveringsalternativ för att passa olika kontrollkrav.

2. Vilka designegenskaper avgör prestanda i vattenförsörjningen?

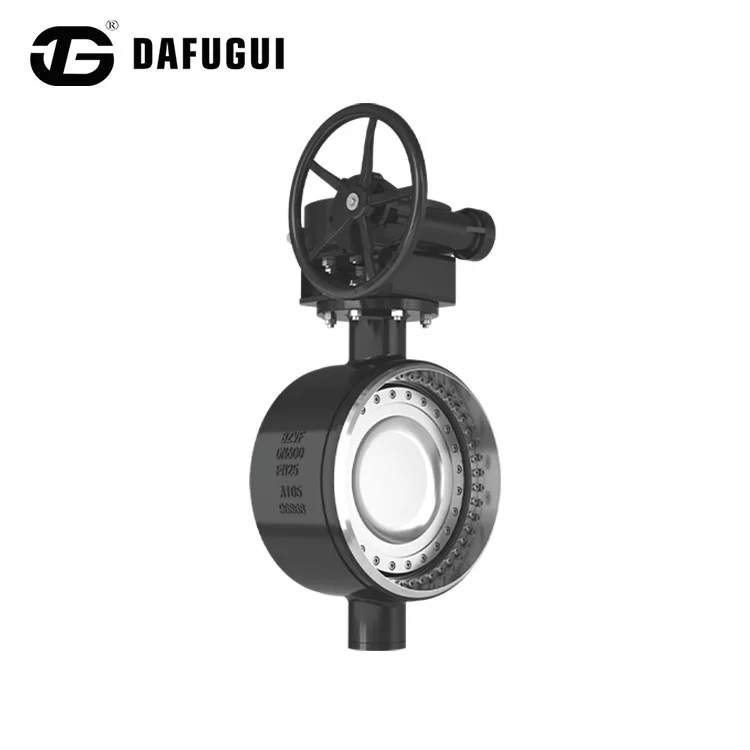

Prestandan hos en fjärilsventil i ett kommunalt vattenförsörjningssystem bestäms av flera designegenskaper. De viktigaste är sätesdesignen, skivans design, axeldesignen och karossdesignen. Sätet är den komponent som skapar tätningen. Det kan vara ett fjädrande säte (tillverkat av gummi eller PTFE) eller ett metallsäte. Fjädrande säten ger en bubbeltät tätning vid lägre tryck och är lämpliga för de flesta vattenförsörjningsapplikationer. Metallsäten används för applikationer med hög temperatur eller högt tryck. Skivans konstruktion påverkar flödesegenskaperna och tryckfallet. En standardskiva är en enkel platt platta. En strömlinjeformad skiva minskar turbulens och tryckfall. Axelkonstruktionen bestämmer det vridmoment som krävs för att manövrera ventilen och styrkan på ventilen. En genomgående axelkonstruktion ger större styrka men kan hindra flödet. En axeltappskonstruktion minskar hinder men kan vara mindre robust. Karosskonstruktionen avgör ventilens tryckklassificering och dess kompatibilitet med olika röranslutningar. Tabellen nedan sammanfattar dessa designfunktioner.

På vår fabrik designar vi våra fjärilsventiler för kommunal vattenförsörjning med fokus på hållbarhet, tillförlitlighet och enkelt underhåll. Vi använder fjädrande säten tillverkade av högkvalitativ EPDM eller NBR, som är resistenta mot vatten, klor och andra kemikalier som används vid vattenrening. Vi använder strömlinjeformade skivor för att minimera tryckfallet. Vi använder genomgående design för styrka och stabilitet. Och vi erbjuder en rad karosskonfigurationer för att passa olika röranslutningar.

3. Vilka material är lämpliga för kommunalt vatten?

Materialen som används i en fjärilsventil för kommunal vattenförsörjning måste vara resistenta mot korrosion, säkra för dricksvatten och tillräckligt hållbara för att klara årtionden av service. De vanligaste materialen för kroppen är gjutjärn, segjärn och rostfritt stål. Gjutjärn är ekonomiskt men kan korrodera med tiden. Segjärn är starkare och mer korrosionsbeständigt. Rostfritt stål är det mest korrosionsbeständiga men också det dyraste. Skivan är vanligtvis gjord av segjärn, rostfritt stål eller aluminiumbrons. Sitsen är vanligtvis gjord av EPDM, NBR eller PTFE. Skaftet är vanligtvis tillverkat av rostfritt stål. Tabellen nedan sammanfattar materialen och deras lämplighet för kommunalt vatten.

På Dafugui Pipe Valve Co., Ltd. använder vår fabrik högkvalitativa material för våra fjärilsventiler. Vi erbjuder segjärnskroppar med smältbunden epoxibeläggning, rostfria skivor och axlar och EPDM-säten. Allt material är certifierat för kontakt med dricksvatten och uppfyller kraven i NSF/ANSI 61 och WRAS. Våra ventiler är konstruerade för en livslängd på 50 år eller mer.

4. Vilka specifikationer bör köpare inkludera i en inköpsorder?

När du köper fjärilsventiler för kommunal vattenförsörjning bör köparen inkludera detaljerade specifikationer i inköpsordern för att säkerställa att produkten uppfyller de erforderliga prestanda- och kvalitetsstandarderna. Nyckelspecifikationerna är storleken, tryckklassificeringen, kroppsmaterialet, skivmaterialet, sätesmaterialet, axelmaterialet, ändanslutningen, aktiveringstypen och beläggningen. Storleken ska anges i millimeter eller tum. Tryckklassificeringen ska anges i PN eller klass. Materialen bör specificeras efter typ och kvalitet. Ändanslutningen bör specificeras efter typ (skiva, klack, fläns). Manövertypen bör specificeras (handtag, växel, pneumatisk, elektrisk). Beläggningen bör specificeras efter typ och tjocklek. Tabellen nedan sammanfattar de specifikationer som bör ingå i en inköpsorder.

På vår fabrik arbetar vi med våra kunder för att säkerställa att alla specifikationer är tydligt definierade och förstådda innan produktionen påbörjas. Vi tillhandahåller prover för godkännande och upprätthåller strikt kvalitetskontroll genom hela produktionsprocessen. Vårt mål är att leverera fjärilsventiler som uppfyller eller överträffar våra kunders förväntningar.

5. Hur utvärderar du en fjärilsventilleverantör?

Att utvärdera en leverantör av fjärilsventiler är avgörande för att säkerställa en tillförlitlig leverans av högkvalitativa produkter. Nyckelkriterierna för att utvärdera en leverantör är tillverkningskapacitet, kvalitetsstyrning, materialförsörjning, produktionskapacitet, leveransprestanda och teknisk support. Tillverkningskapaciteten inkluderar möjligheten att gjuta, bearbeta, montera och testa ventiler enligt de specifikationer som krävs. Kvalitetsledning omfattar de system och processer som säkerställer en jämn kvalitet. Materialförsörjning inkluderar möjligheten att köpa högkvalitativa råvaror till konkurrenskraftiga priser. Produktionskapacitet inkluderar möjligheten att möta stora beställningar i rätt tid. Leveransprestanda inkluderar förmågan att klara ledtider och svara på brådskande beställningar. Teknisk support inkluderar möjligheten att hjälpa till med specifikation, design och problemlösning. Tabellen nedan sammanfattar dessa kriterier och vad man ska titta efter i varje.

På Dafugui Pipe Valve Co., Ltd. har vår fabrik tillverkat vridspjällsventiler i över ett decennium. Vi har en stark meritlista vad gäller kvalitet, leverans och kundnöjdhet. Vi är ISO 9001-certifierade och vi för detaljerade register över alla inspektioner. Vår produktionskapacitet är bland de största i regionen och vi kan skala för att möta stora order. Vårt tekniska team är kunnigt och lyhört, och vi är engagerade i att hjälpa våra kunder att lyckas. Vi inbjuder dig att utvärdera oss mot dessa kriterier och att betrakta oss som din partner för Butterfly Valves.

6. Vilka är de viktigaste produktparametrarna från vår fabrik?

Följande tabell visar nyckelproduktparametrarna för våra vridspjällsventiler för kommunal vattenförsörjning. Dessa ventiler är designade för ett brett spektrum av applikationer, inklusive vattenreningsverk, distributionsnät och brandskyddssystem. Vår fabrik kan också tillverka skräddarsydda ventiler för att möta specifika krav.

På vår fabrik tillverkar vi våra fjärilsventiler för att uppfylla dessa specifikationer och mer. Vi kan anpassa storlek, material, aktivering och beläggning för att passa dina specifika krav. Vårt kvalitetskontrollsystem inkluderar inspektion av råvaror, inspektion under process och slutinspektion före leverans. Vårt mål är att förse våra kunder med högkvalitativa fjärilsventiler som säkerställer tillförlitligheten och säkerheten hos deras vattenförsörjningssystem.

7. Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan en wafer och en lug fjärilsventil?

Svar: En wafer-fjärilsventil är utformad för att klämmas fast mellan två rörflänsar. Den är kompakt och lätt men kan inte användas för återvändsgränd. En fjärilsventil har gängade insatser i kroppen som gör att den kan skruvas fast i en enda fläns. Detta gör att ventilen kan användas för återvändsgränd och kan tas bort från ledningen utan att störa nedströmsrören. För kommunal vattenförsörjning är klackventiler ofta att föredra för deras flexibilitet.

Fråga 2: Vad är den typiska livslängden för en fjärilsventil i kommunal vattenförsörjning?

Svar: En högkvalitativ vridspjällsventil med kropp av segjärn, skiva och axel i rostfritt stål och EPDM-säte kan ha en livslängd på 50 år eller mer i kommunal vattenförsörjning. Den faktiska livslängden beror på vattenkvaliteten, driftsförhållandena och underhållsprogrammet. Regelbunden inspektion och träning av ventilen kan förlänga dess livslängd.

Fråga 3: Kan vridspjällsventiler användas för flödeskontroll, eller endast för isolering?

Svar: Vridspjällsventiler kan användas för både isolering och flödeskontroll. För exakt flödeskontroll rekommenderas dock en ventil med en strömlinjeformad skiva och ett modulerande ställdon. Standardspjällventiler används ofta för strypning, men flödeskarakteristiken är inte linjär, och ventilen kan uppleva kavitation eller buller vid vissa positioner. För kritiska flödeskontrollapplikationer kan en klotventil eller en specialiserad reglerventil vara mer lämplig.

Fråga 4: Hur väljer jag rätt ställdon för min vridspjällsventil?

Svar: Valet av ställdon beror på det erforderliga vridmomentet, tillgänglig strömförsörjning och styrkraven. Vridmomentet som krävs för att manövrera ventilen beror på ventilstorleken, tryckskillnaden och sätesmaterialet. Pneumatiska ställdon är vanliga för på/av och modulerande styrning i vattenförsörjning. Elektriska ställdon används där tryckluft inte är tillgänglig. Manuella växellådor används för isoleringsventiler som inte används ofta. Vårt ingenjörsteam kan hjälpa dig att välja rätt ställdon för din applikation.

Fråga 5: Vad är skillnaden mellan EPDM- och NBR-säten?

Svar: EPDM (etylen propylen dien monomer) och NBR (nitril butadien gummi) är båda syntetiska gummin som används för ventilsäten. EPDM har utmärkt motståndskraft mot vatten, ånga och ozon, vilket gör den idealisk för kommunal vattenförsörjning. NBR har utmärkt motståndskraft mot oljor och bränslen men är mindre motståndskraftig mot ozon och väderpåverkan. För vattenförsörjningsapplikationer är EPDM i allmänhet att föredra.

8. Slutsats

Vridspjällsventiler är viktiga för att kontrollera vattenflödet i kommunala försörjningssystem. De ger pålitlig isolering, effektiv flödeskontroll och lång livslängd när de väljs och appliceras på rätt sätt. För inköpschefer vid vattenverk och ingenjörsentreprenörer är nyckeln till framgång att förstå designegenskaperna som bestämmer prestanda, specificera rätt material och dimensioner och välja en leverantör med kapacitet och kvalitetssystem för att leverera konsekventa produkter. På Dafugui Pipe Valve Co., Ltd. har vår fabrik expertis och utrustning för att tillverka högkvalitativa vridspjällsventiler för de mest krävande kommunala vattenförsörjningsapplikationerna. Vi använder högkvalitativa material, precisionstillverkning och rigorös kvalitetskontroll för att säkerställa att våra ventiler uppfyller de högsta standarderna för prestanda och tillförlitlighet.

Oavsett om du ska utrusta ett nytt vattenreningsverk, byta ut ventiler i ett distributionsnät eller specificera ventiler för ett brandskyddssystem, inbjuder vi dig att kontakta oss för att diskutera dina behov. Vi kan tillhandahålla prover, tekniska data och skräddarsydda lösningar. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för vattenverk och kommuner runt om i världen.

Kontakta Dafugui Pipe Valve Co., Ltd. idagför att diskutera dina fjärilsventilkrav och upptäcka hur våra produkter kan förbättra tillförlitligheten och effektiviteten hos ditt kommunala vattenförsörjningssystem.
