Varför föredrar vatteningenjörer vridspjällsventiler för pumpstationstillämpningar?

Gå in i vilken kommunal vattenpumpstation som helst och du kommer att se dem: rader av ventiler som styr vattenflödet genom massiva pumpar, samlingsrör och utloppsledningar. I decennier var slussventilen standardvalet för dessa kritiska isoleringspunkter. Men under de senaste tjugo åren har en tyst revolution ägt rum. Vatteningenjörer har i allt högre grad specificerat vridspjällsventiler för pumpstationstillämpningar. Anledningen är inte en enda faktor utan en kombination av fördelar som gör attFjärilsventilunikt anpassad till kraven från modern vatteninfrastruktur. Från den kompakta waferdesignen som sparar utrymme i trånga ventilhallar till kvartsvarvsdriften som möjliggör snabb isolering, har Butterfly Valve visat sig vara en pålitlig, effektiv och kostnadseffektiv lösning.

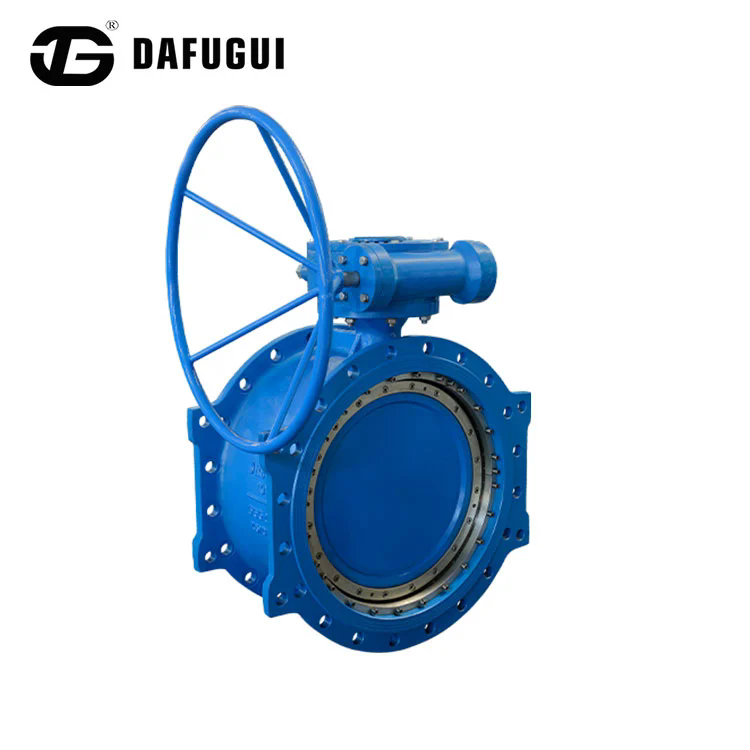

En fjärilsventil är en kvartsvarvsventil som använder en roterande skiva för att kontrollera flödet. Skivan är monterad på en axel och roterar inuti ventilkroppen. När skivan är vinkelrät mot flödet är ventilen stängd. När den är parallell med flödet är ventilen öppen. Tätningen skapas av ett elastomeriskt säte som kommer i kontakt med skivkanten. Denna enkla design erbjuder flera fördelar jämfört med andra ventiltyper: den är kompakt, lätt och kräver lågt arbetsmoment. Den kan manövreras manuellt med ett handratt eller spak, eller automatiseras med ett elektriskt eller pneumatiskt ställdon. Och det ger bubbeltät avstängning, vilket är viktigt för pumpisolering. Den här artikeln kommer att undersöka varför vatteningenjörer föredrar vridspjällsventiler för pumpstationstillämpningar, och täcker de tekniska fördelarna, nyckelspecifikationerna och de praktiska överväganden som driver denna preferens. Vi kommer också att tillhandahålla detaljerade specifikationer för våra Butterfly Valve-produkter från vår fabrik på Dafugui Pipe Valve Co., Ltd.

Innehållsförteckning

• 1. Vad är en fjärilsventil och hur fungerar den?
• 2. Varför spelar kompakt design roll i pumpstationer?
• 3. Hur förbättrar lågt vridmoment drift och automatisering?
• 4. Vilka tätningstekniker säkerställer bubbeltät avstängning?
• 5. Hur jämför en vridspjällsventil med grind- och kulventiler?
• 6. Vilka är de viktigaste specifikationerna för pumpstationsspjällventiler?
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

1. Vad är en fjärilsventil och hur fungerar den?

En fjärilsventil är en kvartsvarvsventil som reglerar flödet med hjälp av en cirkulär skiva monterad på en central axel. Skivan roterar inuti ventilkroppen. I stängt läge är skivan vinkelrät mot flödesbanan, vilket blockerar passagen av vätska. I öppet läge är skivan parallell med flödet, vilket tillåter vätska att passera med minimalt motstånd. Tätningen skapas av ett elastomeriskt säte som antingen är förbundet med ventilkroppen (fjädrande säte) eller utbytbart (PTFE-säte). Axeln är ansluten till en manövermekanism - en spak, ett handhjul eller ett manöverdon - som roterar skivan. Ventilen är vanligtvis installerad mellan två flänsar, därav termen "wafer"-design. Den kan även släpas, vilket gör att ventilen kan installeras i änden av ett rör utan nedströmsfläns.

Utformningen av en vridspjällsventil erbjuder flera inneboende fördelar för pumpstationstillämpningar. Den första är dess kompakta ansikte mot ansikte-dimension. En fjärilsventil tar mycket mindre plats än en slussventil med samma diameter. Detta är avgörande i pumpstationer, där ventilgalleriet ofta är fullsatt med pumpar, rör och annan utrustning. Det andra är dess låga vikt. En vridspjällsventil är betydligt lättare än en slussventil, vilket gör installationen enklare och minskar den strukturella belastningen på rörsystemet. Den tredje är dess kvartsvarvsdrift. Skivan roterar endast 90 grader, vilket innebär att ventilen kan öppnas eller stängas snabbt. Detta är väsentligt för nödisolering och för procedurer för pumpstart och avstängning. Tabellen nedan sammanfattar de grundläggande komponenterna i en vridspjällsventil.

PåDafugui Pipe Valve Co., Ltd., tillverkar vår fabrik vridspjällsventiler för pumpstationstillämpningar i en rad storlekar och konfigurationer. Vi erbjuder wafer- och klackdesigner, fjädrande och PTFE-säten samt manuella och automatiserade operatörer. Vårt ingenjörsteam arbetar nära vatteningenjörer för att välja den optimala ventilen för varje applikation, vilket säkerställer pålitlig prestanda och lång livslängd.

2. Varför spelar kompakt design roll i pumpstationer?

Den kompakta designen av en vridspjällsventil är en av de viktigaste anledningarna till dess popularitet i pumpstationer. En pumpstation är en komplex sammansättning av pumpar, motorer, rör, ventiler och kontroller. Utrymmet är alltid på topp. Ventilgalleriet måste ge tillräckligt med utrymme för underhåll, men det måste också vara så litet som möjligt för att minska byggkostnaderna. En vridspjällsventil tar betydligt mindre plats än en slussventil eller en kulventil med samma diameter. Till exempel har en 12-tums (DN300) vridspjällsventil en yta mot yta dimension på cirka 78 mm, medan en slussventil av samma storlek har en yta mot yta dimension på cirka 300 mm. Detta innebär att en vridspjällsventil kan spara över 220 mm utrymme per ventil. I en pumpstation med dussintals ventiler är denna utrymmesbesparing avsevärd. Tabellen nedan jämför måtten vända mot yta på vridspjällsventiler och slussventiler för vanliga storlekar.

De utrymmesbesparingar som Butterfly Valves ger översätts direkt till kostnadsbesparingar för pumpstationen. Ett mindre ventilgalleri betyder mindre betong, mindre konstruktionsstål och mindre mark. Det innebär också kortare rördragningar, vilket minskar tryckförluster och pumpkostnader. I en stor kommunal pumpstation kan besparingarna bli betydande. På vår fabrik designar vi våra vridspjällsventiler för att vara så kompakta som möjligt utan att kompromissa med prestanda. Vi använder finita elementanalys (FEA) för att optimera kroppen och skivans geometri för styrka och flödesegenskaper. Vårt mål är att tillhandahålla en ventil som är både kompakt och pålitlig.

3. Hur förbättrar lågt vridmoment drift och automatisering?

Det låga vridmomentet för en vridspjällsventil är en annan viktig fördel för pumpstationstillämpningar. Vridmoment är den kraft som krävs för att vrida ventilaxeln. I en spjällventil är vridmomentet högt eftersom spjället måste lyftas mot flödet och friktionen i spindelpackningen. I en fjärilsventil är vridmomentet mycket lägre eftersom skivan roterar genom flödet snarare än mot den. Det låga vridmomentet gör att ventilen kan manövreras manuellt med en liten handratt eller spak, även för stora storlekar. Det betyder också att ventilen kan automatiseras med ett mindre, billigare ställdon. Detta är särskilt viktigt i pumpstationer, där många ventiler är automatiserade för fjärrstyrning och processoptimering. Tabellen nedan jämför arbetsmomentet för vridspjällsventiler och spjällventiler för vanliga storlekar.

Fjärilsventilens låga vridmoment har flera praktiska fördelar. För det första gör det manuell drift enklare och snabbare. En enda operatör kan öppna eller stänga en stor vridspjällsventil med en enkel spak. För det andra minskar det storleken och kostnaderna för ställdonet. Ett mindre ställdon förbrukar mindre energi och kräver mindre underhåll. För det tredje minskar det påfrestningen på ventilaxeln och lagren, vilket förlänger ventilens livslängd. På Dafugui designar vår fabrik våra vridspjällsventiler för lågt arbetsmoment. Vi använder precisionslager och sätesmaterial med låg friktion för att minimera vridmomentet. Vi erbjuder också en rad operatörer, inklusive manuella spakar, handhjul, elektriska ställdon och pneumatiska ställdon, för att passa olika automationskrav.

4. Vilka tätningstekniker säkerställer bubbeltät avstängning?

Bubbeltät avstängning är avgörande för pumpstationstillämpningar. När en pump är isolerad för underhåll måste ventilen helt stoppa vattenflödet. Även en liten läcka kan orsaka säkerhetsrisker, vattenskador och processineffektivitet. Tätningssystemet för en fjärilsventil är därför en kritisk designfunktion. Den vanligaste tätningstekniken är det fjädrande sätet, som är tillverkat av ett elastomeriskt material som EPDM eller NBR. Sätet är förbundet med ventilkroppen, och när skivan stängs, komprimeras den mot sätet, vilket skapar en tät tätning. Sätesmaterialet måste vara kompatibelt med vattenkemin och driftstemperaturen. För högre temperaturer eller mer aggressivt vatten kan ett PTFE-säte användas. Tabellen nedan sammanfattar tätningsteknikerna som används i våra vridspjällsventiler.

På vår fabrik använder vi endast högkvalitativa sitsmaterial från välrenommerade leverantörer. Vi testar varje ventil för läckage vid maximalt arbetstryck innan den skickas. Vi erbjuder också en rad sätesdesigner, inklusive limmade säten och utbytbara säten, för att passa olika underhållspreferenser. Vårt mål är att tillhandahålla en fjärilsventil som ger pålitlig, bubbeltät avstängning under hela dess livslängd.

5. Hur jämför en vridspjällsventil med grind- och kulventiler?

När man väljer en ventil för en pumpstationstillämpning har ingenjörer flera alternativ, inklusive slussventiler, kulventiler och vridspjällsventiler. Varje typ har sina egna styrkor och svagheter, och valet beror på applikationens specifika krav. Tabellen nedan jämför nyckelegenskaperna för dessa ventiltyper.

Som tabellen visar erbjuder fjärilsventilen den bästa kombinationen av kompakthet, låg vikt, lågt vridmoment och kostnadseffektivitet för pumpstationstillämpningar. Medan slussventilen har ett lägre tryckfall när den är helt öppen, är vridspjällsventilens tryckfall acceptabelt för de flesta pumpstationstillämpningar, speciellt när ventilen är rätt dimensionerad. Kulventilen erbjuder utmärkt tätning men är dyrare och skrymmande än fjärilsventilen. På Dafugui Pipe Valve Co., Ltd. har vi lång erfarenhet av att leverera vridspjällsventiler för pumpstationer och kan ge teknisk support för att hjälpa dig att välja rätt ventil för din applikation.

6. Vilka är de viktigaste specifikationerna för pumpstationsspjällventiler?

De viktigaste specifikationerna för en vridspjällsventil som används i pumpstationsapplikationer inkluderar storleken, tryckklassificeringen, kroppsmaterialet, skivmaterialet, axelmaterialet, sätesmaterialet, ändanslutningen och operatörstypen. Tabellen nedan ger en sammanfattning av de typiska specifikationerna för våra vridspjällsventiler.

På vår fabrik tillverkar vi fjärilsventiler för att uppfylla dessa specifikationer och mer. Vi kan anpassa ventilen för att passa specifika projektkrav, inklusive specialmaterial, speciella ändanslutningar och speciella manövermekanismer. Vårt ingenjörsteam kan hjälpa till med urvalsprocessen och tillhandahålla detaljerad teknisk data för ditt projekt.

7. Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan en wafer och en lug Butterfly Valve?

Svar: En wafer-fjärilsventil är designad för att installeras mellan två flänsar. Ventilen hålls på plats av flänsbultarna, som passerar genom ventilkroppen. En klackfjärilsventil har gängade insatser på kroppen som gör att den kan installeras i änden av ett rör utan en nedströms fläns. Klackdesignen är användbar för dödlägesservice och för underhåll där ena sidan av ventilen måste kopplas bort. På Dafugui Pipe Valve Co., Ltd. tillverkar vi både wafer och lug Butterfly Valves.

Fråga 2: Kan en vridspjällsventil användas för flödeskontroll, eller endast för isolering?

Svar: En vridspjällsventil kan användas för både isolering och flödeskontroll. Eftersom skivan roterar genom flödesbanan kan den placeras i mellanliggande vinklar för att reglera flödet. För exakt flödeskontroll kan det dock krävas en specialdesignad styrspjällventil med en karakteriserad skiva. För enkla stryptillämpningar räcker det ofta med en vanlig vridspjällsventil. Vårt ingenjörsteam kan ge råd om den bästa ventilen för dina specifika flödeskontrollkrav.

Fråga 3: Hur väljer jag rätt sätesmaterial för min pumpstation?

Svar: Sätesmaterialet beror på vattenkemin, driftstemperaturen och den nödvändiga livslängden. EPDM är standardvalet för dricksvatten och avloppsvatten eftersom det är resistent mot vatten, ånga och milda kemikalier och har ett brett temperaturområde. NBR används när vattnet kan innehålla olja eller bränsle. PTFE används för högtemperaturvatten eller aggressiva kemikalier. Viton används för de mest krävande kemiska och temperaturförhållanden. Vårt tekniska team kan hjälpa dig att välja rätt sitsmaterial för din applikation.

Fråga 4: Hur ofta ska en vridspjällsventil underhållas?

Svar: Underhållsfrekvensen beror på applikationen och driftsförhållandena. För pumpstationsventiler rekommenderar vi en visuell inspektion kvartalsvis, en driftskontroll halvårsvis och en fullständig översyn vart 3-5 år eller efter ett specificerat antal cykler. Inspektionen bör inkludera kontroll av läckor, verifiering av manövermomentet och inspektering av sätet för slitage. Regelbundet underhåll säkerställer tillförlitlig prestanda och lång livslängd.

Fråga 5: Kan en fjärilsventil automatiseras?

Svar: Ja, en fjärilsventil kan automatiseras med ett elektriskt eller pneumatiskt ställdon. Elektriska ställdon används vanligtvis i pumpstationer för fjärrstyrning och integration med anläggningens SCADA-system. Pneumatiska ställdon används där tryckluft är tillgänglig och snabb drift krävs. På vår fabrik erbjuder vi en rad ställdon och kan tillhandahålla kompletta ventilenheter med ställdonet monterat och testat.

8. Slutsats

Vridspjällsventiler föredras av vatteningenjörer för pumpstationstillämpningar eftersom de erbjuder en unik kombination av fördelar: kompakt design, lätt konstruktion, lågt arbetsmoment, bubbeltät tätning och kostnadseffektivitet. Dessa fördelar leder till mindre ventilgallerier, lägre byggkostnader, enklare drift och tillförlitlig prestanda. På Dafugui Pipe Valve Co., Ltd. har vår fabrik expertis och utrustning för att tillverka vridspjällsventiler som uppfyller de mest krävande kraven för pumpstationstillämpningar. Vi använder högkvalitativa material, precisionstillverkningsprocesser och rigorösa tester för att säkerställa att varje ventil vi producerar ger pålitlig prestanda och lång livslängd.

Oavsett om du planerar en ny pumpstation, uppgraderar en befintlig anläggning eller underhåller ett industriellt vattensystem, inbjuder vi dig att kontakta vårt tekniska team för att diskutera dina krav. Vi kan tillhandahålla detaljerade produktspecifikationer, materialvalshjälp och applikationsstöd. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för vatteninfrastrukturprojekt runt om i världen.

Kontakta Dafugui Pipe Valve Co., Ltd. idagför att diskutera dina krav på vridspjällsventiler och upptäcka hur våra ventiler kan förbättra effektiviteten och tillförlitligheten hos din pumpstation.
